Filtro y
Aviso de segurança. Filtros Y aplicados em linhas de vapor e sistemas pressurizados integram tubulações que, no conjunto, se enquadram na NR-13 (Caldeiras, Vasos de Pressão e Tubulações). A seleção de classe de pressão-temperatura conforme ASME B16.34 e a montagem em serviços críticos devem ser validadas por profissional habilitado com ART.
O que é filtro Y e como funciona
O filtro Y (também chamado strainer em Y) é uma barreira de sacrifício de baixo custo colocada antes de itens sensíveis a sólidos. O fluido entra pelo corpo, é forçado a atravessar a tela alojada na bolsa lateral inclinada e sai limpo; os detritos acumulam dentro da tela e são removidos na limpeza. É um acessório de manutenção rápida: solta-se o bujão inferior (ou a tampa da bolsa) e retira-se a tela para lavar. Por não ter partes móveis, é indicado para pressões e temperaturas elevadas, dentro dos limites da ASME B16.34.
Tipos de conexão: roscado, flangeado e soldado
A conexão define como o filtro se acopla à tubulação e acompanha o diâmetro e a classe da linha. O modelo roscado predomina em DN pequenos (até 2"), com rosca NPT (ASME B1.20.1) ou BSP (ISO 228) — atenção porque NPT e BSP não são intercambiáveis e a troca gera vazamento. O flangeado segue as dimensões da ASME B16.5 e conecta-se por par de flanges, dominando de 2" para cima e em alta pressão. O soldado (socket weld, ASME B16.11) é usado em vapor e serviços onde não se admite vazamento por rosca.
- Roscado (NPT/BSP): rápido em baixo DN, manutenção fácil, cuidado com o padrão de rosca
- Flangeado (150#/300# ou PN16/PN25): padrão em DN maiores e cargas cíclicas
- Soldado (socket weld): vedação definitiva para vapor e alta pressão
Material do corpo: como escolher pelo fluido
O material é a decisão de maior impacto em custo e vida útil. Ferro fundido cinzento (ASTM A126) resolve água fria e HVAC a baixa pressão pelo menor custo. Aço carbono WCB (ASTM A216) é o padrão de vapor, óleo e ar comprimido. Inox CF8/CF8M (ASTM A351, equivalentes a 304/316) entram quando há corrosão: o 316 (CF8M) só compensa o preço adicional frente ao 304 quando há cloretos, água salobra ou química agressiva — em água tratada limpa, o 304 basta. Versões em bronze/latão (ASTM B62) atendem água potável predial em baixo DN.
| Material do corpo | Norma ASTM | Fluido/serviço indicado | Classe típica |
|---|---|---|---|
| Ferro fundido cinzento | ASTM A126 | Água fria, HVAC, baixa pressão | PN16 / 125# |
| Aço carbono WCB | ASTM A216 WCB | Vapor, óleo, ar comprimido | 150# a 300# |

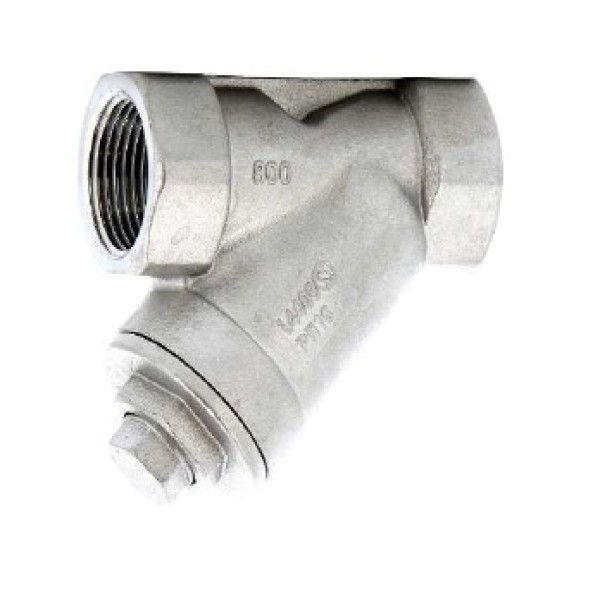

| Inox CF8 (304) | ASTM A351 CF8 | Água tratada, alimentos, químicos leves | 150# a 300# |
| Inox CF8M (316) | ASTM A351 CF8M | Cloretos, corrosivos, farmacêutico | 150# a 300# |

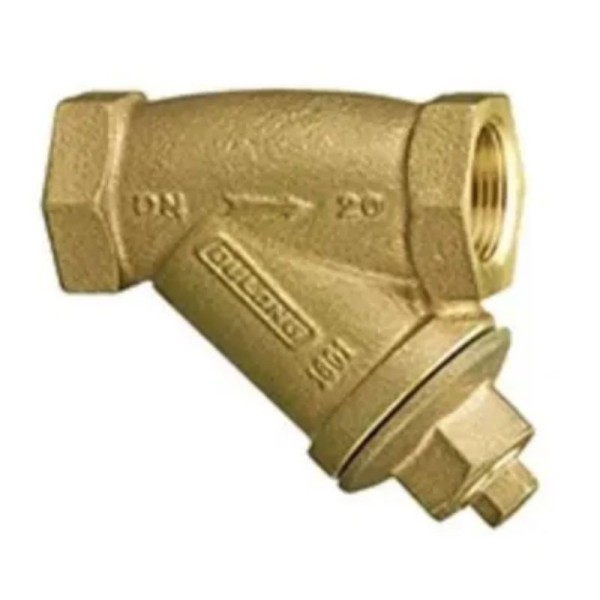

| Bronze/latão | ASTM B62 | Água potável, predial, baixo DN | PN16 |
Malha da tela, área livre e perda de carga
A malha define o que o filtro retém e, junto com a área livre, quanta pressão ele consome. Escolha o mesh pela menor partícula a barrar sem exagerar: telas finas entopem rápido e derrubam a pressão. Como referência prática, água e serviços gerais trabalham entre 20 e 40 mesh; proteção fina de bombas e bicos usa telas mais fechadas; vapor costuma usar chapa perfurada de furo maior. A regra de ouro é dimensionar a área livre da tela para 2 a 3 vezes a seção transversal do tubo — isso mantém a perda de carga baixa e amplia o intervalo entre limpezas. Em água, monte com a bolsa apontada para baixo; nunca subdimensione a malha só para 'filtrar mais'.
- 20–40 mesh: água, HVAC e serviços gerais
- Malha fina (>40 mesh): proteção de bombas, bicos e válvulas de precisão
- Chapa perfurada: vapor e fluidos com grandes partículas
- Área livre alvo: 2 a 3x a seção do tubo
Classe de pressão, temperatura e filtro Y para vapor
A combinação pressão-temperatura precisa ser lida na tabela da classe conforme ASME B16.34: um corpo 150# não entrega a mesma pressão a 30 °C e a 250 °C. Em vapor, aço carbono WCB é o mínimo, e a montagem muda: a bolsa da tela deve ficar na horizontal lateral (não para baixo), para que o condensado não se acumule dentro dela. A vedação também acompanha a temperatura — em linhas quentes a junta e os retentores para alta temperatura precisam suportar o serviço sem endurecer. O filtro Y é o acessório que protege a válvula proporcional instalada a jusante contra cavacos e incrustações que travariam o obturador.
Erros de especificação e modos de falha
Os problemas mais comuns não estão no filtro, e sim na escolha. Trocar NPT por BSP causa vazamento na rosca. Especificar ferro fundido, o mesmo material do tubo de ferro fundido usado em redes de água, para vapor superaquecido leva a fragilização e trinca por choque térmico. Malha fina demais entope em dias e derruba a vazão. Instalar a bolsa para baixo em linha de vapor acumula condensado e corrói a tela. Esquecer o bujão de dreno (blowdown) transforma cada limpeza em parada longa. E dimensionar a classe pela pressão sem considerar a temperatura de trabalho estoura a margem da ASME B16.34.
- Padrão de rosca incompatível (NPT x BSP)
- Material do corpo incompatível com o fluido/temperatura
- Malha excessivamente fina para o serviço
- Montagem da bolsa incorreta em vapor
- Ausência de dreno para limpeza rápida
Fatores de preço e checklist de cotação
O preço do filtro Y é movido, em ordem de peso, por: material do corpo (inox 316 pode custar bem mais que ferro fundido), classe de pressão (300# encarece frente a 150#), tipo de conexão (flangeado e soldado acima do roscado), diâmetro nominal e exigência de certificado de material do fundido. Bronze e latão têm posição intermediária, semelhantes ao tubo de latão empregado em instalações prediais. Para uma cotação precisa e comparável entre fornecedores, reúna os dados da linha antes de pedir orçamento.
- Diâmetro nominal (DN) e padrão de conexão (rosca NPT/BSP, flange, solda)
- Classe de pressão (PN16/PN25 ou 150#/300#)
- Fluido, pressão e temperatura de trabalho
- Material do corpo desejado e material/mesh da tela
- Necessidade de certificado de material (ASTM) e norma exigida no projeto
- Quantidade e prazo de entrega
Filtro Y, filtro cesto ou filtro T: qual escolher
A geometria do corpo é uma decisão de operação. O filtro Y é compacto, aceita alta pressão e temperatura e serve vazões pequenas e médias com sólidos moderados — ideal para vapor e água. O filtro cesto (basket) tem grande área de tela e capacidade de retenção, indicado para grandes vazões horizontais de líquido com muita carga de sólidos e limpeza frequente. O filtro T oferece acesso rápido à tela para linhas que exigem manutenção muito frequente. Regra prática: sólidos leves e alta pressão → Y; muito sólido e limpeza recorrente em líquido → cesto; troca de tela constante → T.
O que só a Soluções Industriais entrega neste nicho
O diferencial da plataforma neste nicho é o acesso comparativo a fornecedores verificados, com indicação de quem atende a sua região e em que prazo. Os números abaixo vêm do próprio marketplace:
Para Filtro y, a plataforma reúne 5 fornecedores verificados, presentes desde 2018, além da curadoria Amplitude Industrial. 5 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.
| Cobertura por praça | Fornecedores |
|---|---|
| Nacional | 5 |
Perguntas frequentes
Qual a diferença entre filtro Y e filtro cesto?
O filtro Y é compacto, suporta alta pressão e temperatura e serve vazões pequenas e médias com sólidos moderados, sendo padrão em vapor. O filtro cesto tem área de tela muito maior e retém grande volume de sólidos em linhas horizontais de líquido, mas ocupa mais espaço. Para vapor e água limpa, prefira o Y; para muita carga de sólidos, o cesto.
Como escolher a malha (mesh) da tela?
Defina o mesh pela menor partícula que precisa reter, sem exagerar. Água e serviços gerais ficam entre 20 e 40 mesh; proteção fina de bombas usa malha mais fechada; vapor usa chapa perfurada. Malha fina demais entope rápido e aumenta a perda de carga. Dimensione a área livre da tela para 2 a 3 vezes a seção do tubo.
Filtro Y de ferro fundido serve para vapor?
Não é recomendado para vapor superaquecido ou serviços quentes de alta pressão. Ferro fundido cinzento (ASTM A126) é indicado para água fria e HVAC a baixa pressão. Para vapor, o mínimo é aço carbono WCB (ASTM A216), com classe pressão-temperatura verificada pela ASME B16.34.
Preciso escolher inox 304 ou 316?
O 304 (CF8) atende água tratada, alimentos e químicos leves. O 316 (CF8M) só compensa o custo adicional quando há cloretos, água salobra, ambiente marinho ou química mais agressiva. Especificar 316 sem essa necessidade encarece o filtro sem ganho real.
Qual a posição correta de instalação do filtro Y?
Em líquidos, monte com a bolsa da tela apontada para baixo, para acumular os sólidos e drenar. Em vapor, instale a bolsa na horizontal lateral, evitando acúmulo de condensado dentro da tela. Sempre respeite o sentido de fluxo indicado na seta do corpo.
Filtro Y precisa de manutenção frequente?
Depende da carga de sólidos e da malha. A limpeza consiste em retirar a tela e lavar. Instalar um bujão de dreno (blowdown) na parte inferior acelera muito a manutenção, permitindo purgar detritos sem desmontar. Monitore a perda de carga para definir o intervalo de limpeza.
O filtro Y se enquadra na NR-13?
Como acessório isolado, não; porém, quando instalado em tubulações de vapor ou sistemas pressurizados, integra o conjunto que a NR-13 abrange quanto a projeto, inspeção e segurança. Nesses casos, a especificação deve ser validada por profissional habilitado com ART.
Rosca NPT e BSP são compatíveis no filtro Y?
Não. NPT (ASME B1.20.1) tem perfil e ângulo diferentes de BSP (ISO 228) e a montagem cruzada vaza. Informe o padrão de rosca da sua tubulação ao cotar. Em DN maiores e alta pressão, prefira conexão flangeada (ASME B16.5) ou soldada.
Quais dados preciso para cotar um filtro Y?
Reúna diâmetro nominal (DN), tipo e padrão de conexão, classe de pressão (PN ou #), fluido, pressão e temperatura de trabalho, material do corpo e mesh da tela, além de eventual exigência de certificado de material ASTM. Com esses dados, os fornecedores retornam orçamentos comparáveis.
