O que é e como funciona o corpo bipartido

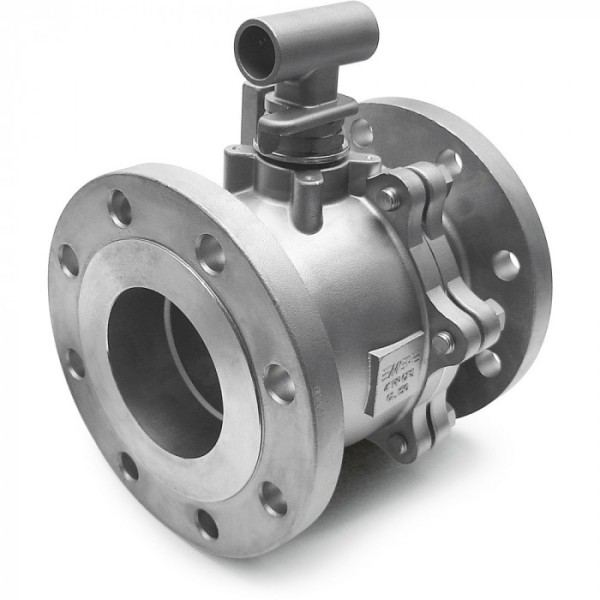

No corpo bipartido, duas metades usinadas são unidas por flange de parafusos, aprisionando a esfera e as sedes entre elas. Essa arquitetura equilibra custo e manutenibilidade: é mais barata que a tripartida e, diferente da monobloco, permite abrir o corpo para trocar sedes e vedações. A esfera gira sobre a haste com movimento de quarto de volta, e a estanqueidade ocorre pelo contato esfera-sede pressionado pela linha. A haste costuma trazer projeto antiblowout, que impede a expulsão da haste sob pressão interna.

• Quarto de volta: abertura/fechamento rápido com baixa perda de carga na posição aberta.
• Duas metades aparafusadas: acesso à esfera sem cortar a solda da linha.
• Haste antiblowout: retenção da haste como item de segurança.

Bipartida x monobloco x tripartida: qual escolher

A escolha do número de peças do corpo é decisão de custo total, não só de preço de compra. A monobloco é a mais barata e compacta, mas é praticamente descartável — não abre para manutenção. A bipartida é o meio-termo mais cotado: abre para reparo, porém exige remover a válvula da linha. A tripartida permite manutenção in-line (mantendo o corpo central soldado ou flangeado à tubulação), o que reduz parada em linhas críticas, ao custo de mais massa e preço. Em serviços de bloqueio geral, a bipartida entrega o melhor equilíbrio.

Materiais de corpo e sede por fluido e temperatura

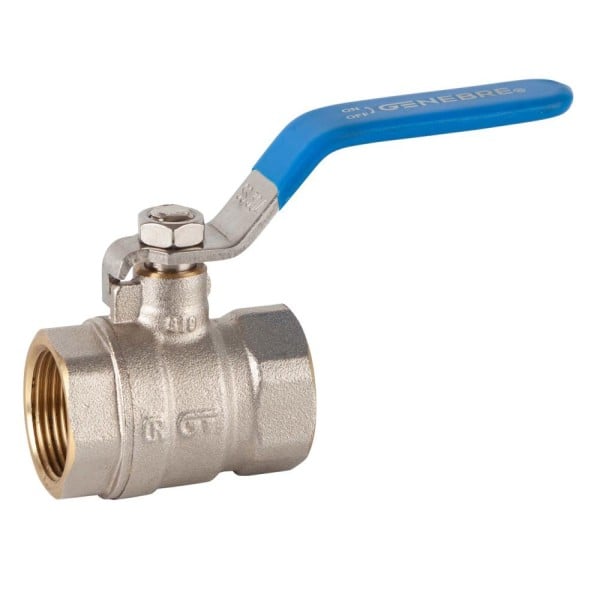

O material do corpo responde por corrosão e pressão; o material da sede define o limite de temperatura e a estanqueidade. PTFE puro é padrão econômico até cerca de 180 °C, mas sofre extrusão em alta pressão sem enchimento; RPTFE (com vidro/carbono) e PEEK ampliam pressão e temperatura. Em linhas de vapor e óleo térmico, a vedação recorre a retentores para alta temperatura e sedes metálicas. O inox 316 resiste a meios agressivos, mas custa bem mais que o aço WCB — só compensa quando o fluido justifica. Em redes prediais de água com tubo de latão, corpos de latão atendem sem sobrecusto.

Classe de pressão, passagem e extremidades

A classe ASME fixa a pressão de trabalho a frio (CWP) e cai com o aumento da temperatura conforme a ASME B16.34. A passagem plena (full bore) mantém o diâmetro interno igual ao da tubulação, exigida para pigagem/PIG e mínima perda de carga; a passagem reduzida é mais barata e compacta, aceitável quando a vazão permite. As extremidades definem a compatibilidade: flange ASME B16.5, rosca NPT/BSP, solda topo (BW) ou socket weld. A dimensão face a face segue a ASME B16.10, garantindo intercambialidade entre fabricantes.

Normas técnicas e certificações que o orçamento deve citar

Além da ASME B16.34 (projeto) e da API 6D/API 608 (válvulas de linha e esfera metálica), o comprador deve verificar a certificação fire safe API 607 ou API 6FA para serviço com risco de incêndio, e a ISO 15848 para controle de emissões fugitivas em hidrocarbonetos. Testes de estanqueidade seguem a API 598. No mercado nacional, a ABNT NBR 15827 orienta válvulas de aço para o setor de petróleo. Exija ainda certificado de material (EN 10204 3.1) para rastreabilidade da corrida do aço.

• API 6D / API 608: válvula de linha e esfera metálica.
• API 607 (fire safe) e ISO 15848 (emissões fugitivas).
• API 598: teste de assento e casco.
• EN 10204 3.1: certificado de rastreabilidade do material.

Automação com atuador e interface ISO 5211

Válvulas esfera são naturalmente automatizáveis por atuador pneumático ou elétrico acoplado à haste pela interface padrão ISO 5211, que fixa o padrão de furação do flange superior. O dimensionamento do atuador parte do torque de operação da válvula (que cresce com diâmetro, pressão e material de sede) mais um fator de segurança de 1,25 a 1,5. Quando o processo exige modular a vazão de forma contínua, a válvula esfera de bloqueio dá lugar a soluções de controle proporcional de vazão. Em malha automatizada, a válvula pode operar combinada na leitura de um indicador de nível de tanque.

Fatores de preço, modos de falha e o que checar no fornecedor

O preço é movido, em ordem, por material do corpo (inox 316 pode custar de 40% a 80% acima do WCB), tipo de sede (PEEK e metálica acima do PTFE), classe de pressão, exigência fire safe e volume do pedido. Os modos de falha mais comuns são extrusão da sede em alta pressão/temperatura, travamento da esfera por sujeira ou incrustação e vazamento pela gaxeta da haste por falta de reaperto. No sourcing, confirme certificado de material, laudo de teste API 598, dimensão face a face ASME B16.10 e disponibilidade de kit de reparo (sedes e vedações) para a manutenção da bipartida.

• Reúna para cotar: classe, passagem (plena/reduzida), material de corpo e sede, extremidade e diâmetro nominal.
• Exija: certificado 3.1, laudo API 598 e, se aplicável, fire safe API 607.
• Verifique interface ISO 5211 se houver automação futura.
