Tipos de terminal elétrico e onde cada um se aplica

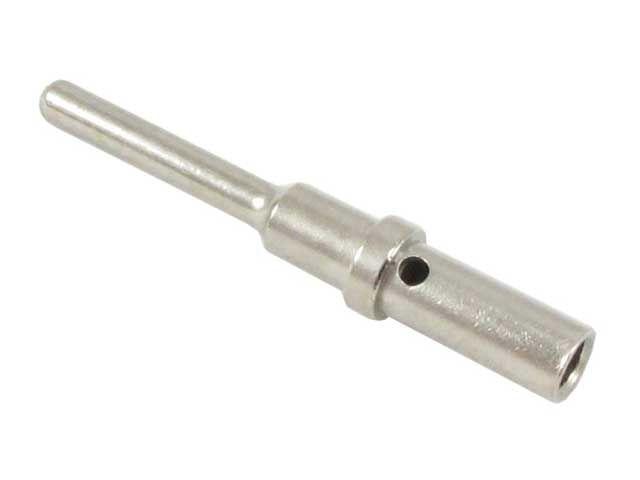

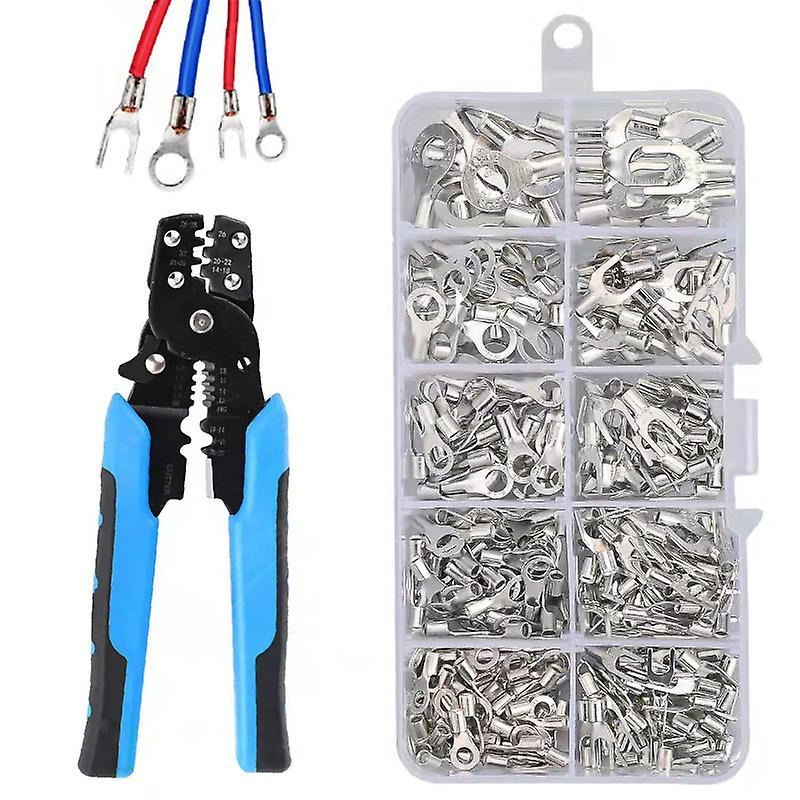

O formato do terminal é definido pelo destino da conexão. O terminal olhal (anel) fecha em parafuso ou barramento e é padrão em aterramento e motores; a forquilha (garfo) entra e sai do borne sem remover o parafuso, ideal para réguas em quadros; o tubular/ilhós (ferrule) reforça a ponta de cabo flexível em bornes de mola de CLP e contatores; o pino serve tomadas e réguas; o faston macho/fêmea faz encaixe rápido em chicotes; e a luva de emenda une dois cabos topo a topo. A tabela resume os perfis mais cotados.

Código de cores x bitola: como não errar a seção

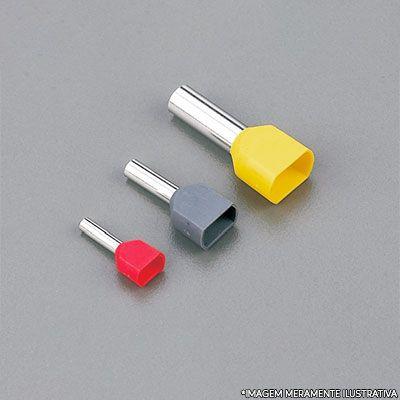

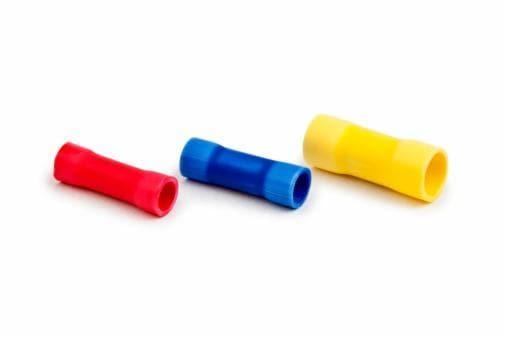

Nos terminais pré-isolados o isolamento tem cor padronizada que indica a faixa de bitola aceita, e trocar a cor é o erro de especificação mais comum. Em terminais olhal, forquilha, pino e faston o padrão consagrado é vermelho para 0,5 a 1,5 mm² (22 a 16 AWG), azul para 1,5 a 2,5 mm² (16 a 14 AWG) e amarelo para 4 a 6 mm² (12 a 10 AWG). Já os ilhós tubulares seguem cores próprias por seção conforme a DIN 46228-4. Escolher o corpo maior que o condutor gera crimpe frouxo; menor, esmaga fios e reduz seção efetiva.

• Vermelho: 0,5 a 1,5 mm² (22 a 16 AWG) — comando e sinal
• Azul: 1,5 a 2,5 mm² (16 a 14 AWG) — cargas leves e iluminação
• Amarelo: 4 a 6 mm² (12 a 10 AWG) — potência de baixa corrente
• Confirme sempre a seção real do cabo, não só a cor da capa

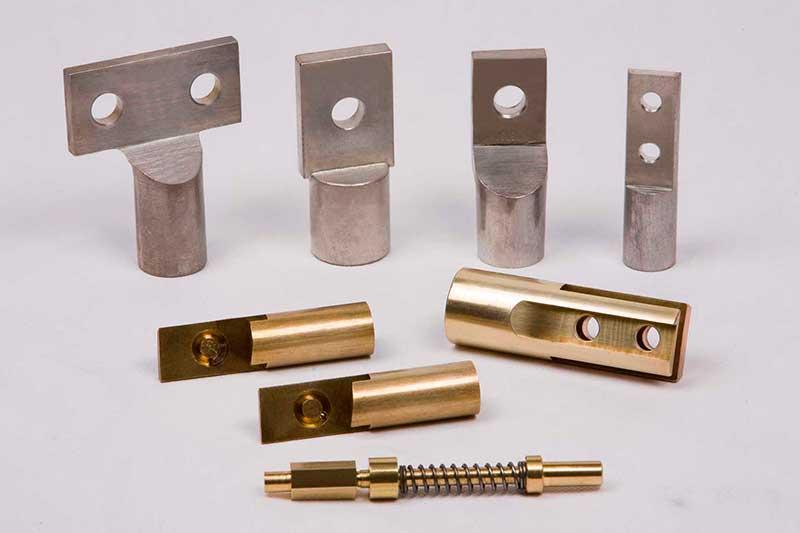

Material do corpo: cobre estanhado, latão ou bimetálico

O corpo condutor de melhor desempenho é estampado em cobre eletrolítico estanhado, que resiste à corrosão, mantém baixa resistência de contato e suporta ambientes úmidos; versões econômicas usam latão niquelado, aceitável em ambiente seco e menor corrente. Para alta potência e conexão de cabos de alumínio, o correto é o terminal bimetálico Cu-Al, que evita o par galvânico. Como regra de decisão: cobre estanhado quando há umidade, vibração ou corrente elevada; latão apenas onde o custo pesa e o ambiente é controlado.

Como dimensionar e selecionar o terminal certo

O dimensionamento parte da corrente do circuito e da seção do condutor, que definem cor e material, seguidos do tipo de borne de destino. Em painéis com bornes de mola o ilhós tubular é obrigatório para cabo flexível; em barramentos e motores usa-se olhal com furo compatível ao parafuso (M4, M5, M6, M8). Circuitos de potência que alimentam uma resistência elétrica industrial em fornos e estufas exigem terminal olhal em cobre estanhado e torque conferido. Isolado quando há risco de toque acidental; nu quando o alojamento já protege.

• Passo 1: identifique a corrente e a seção do cabo (mm²/AWG)
• Passo 2: defina o tipo de conexão (parafuso, mola, encaixe, emenda)
• Passo 3: escolha o furo do olhal conforme o parafuso do borne
• Passo 4: decida isolado x nu pelo risco de contato
• Passo 5: valide material pelo ambiente (umidade, temperatura, alumínio)

Prensagem correta e modos de falha

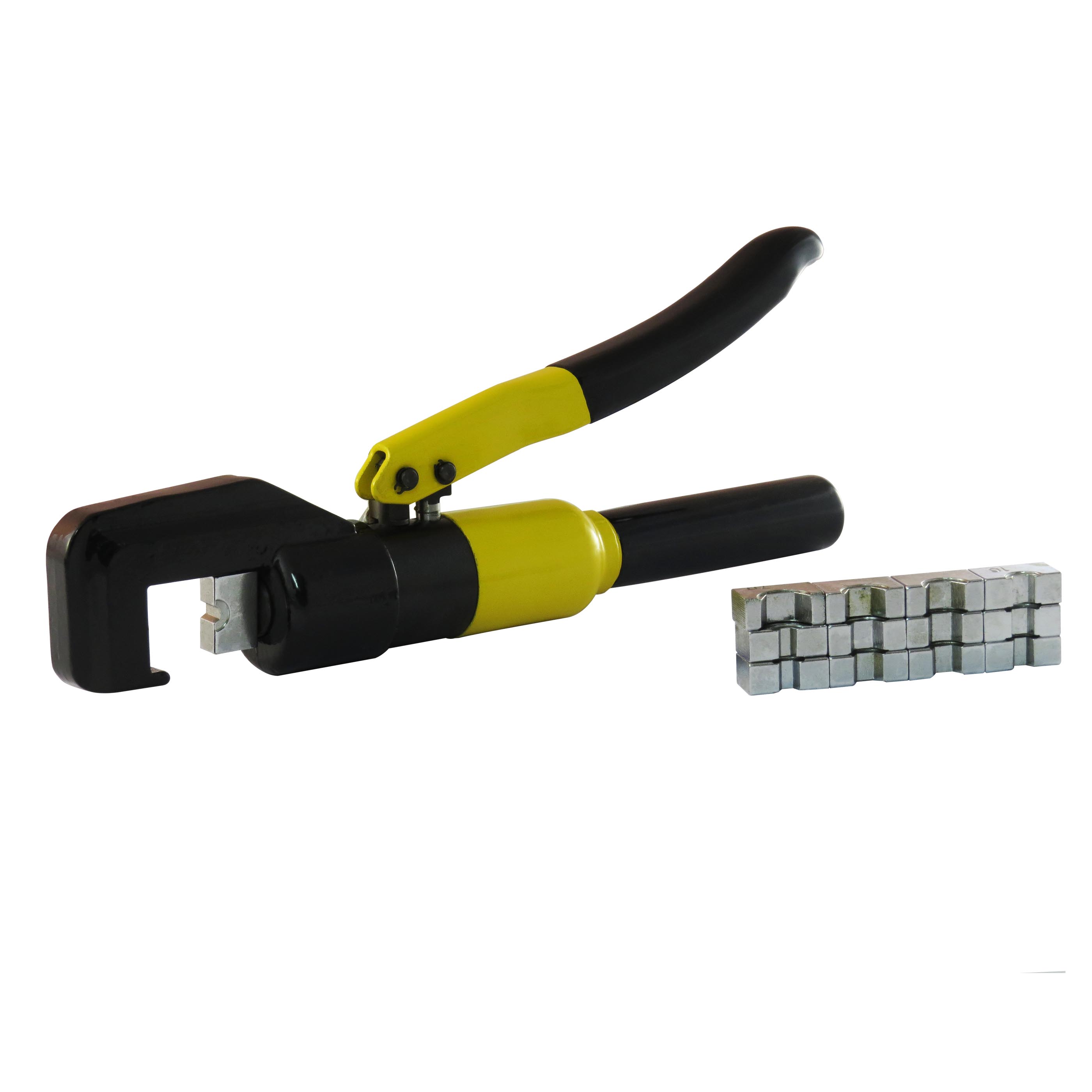

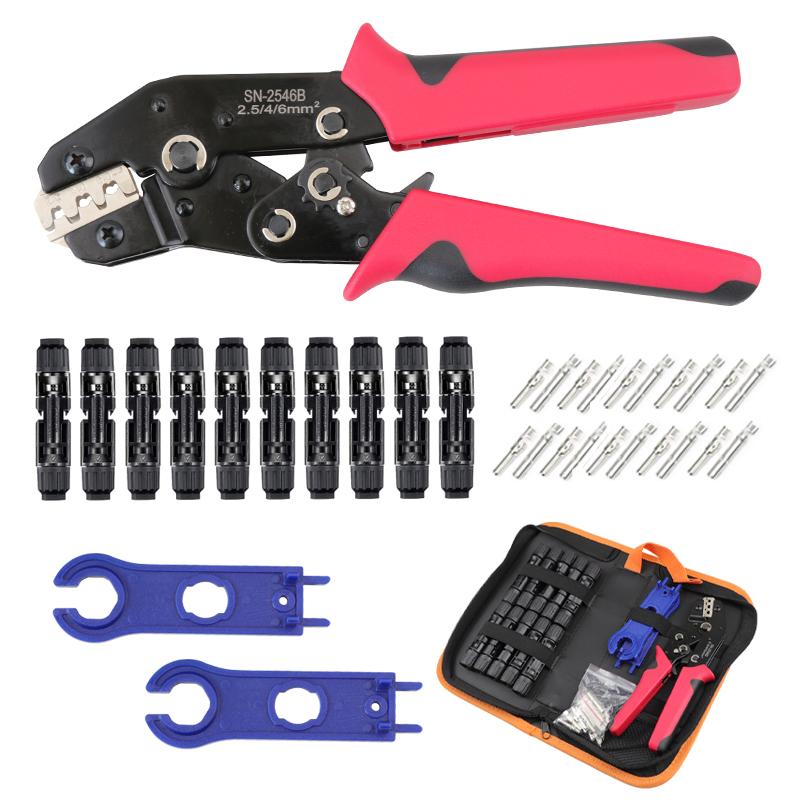

A conexão só é confiável se a prensagem (crimpagem) usar o alicate e a matriz corretos para o perfil e a bitola. O crimpe frio — pressão insuficiente — é o principal modo de falha: gera resistência de contato alta, aquecimento e afrouxamento com a vibração. Terminais tubulares pedem matriz hexagonal ou quadrada; olhal e faston pedem matriz específica. Outros erros comuns: fios cortados fora do colarinho, isolamento prensado junto ao condutor e reaproveitamento de terminal já crimpado. Após a montagem, o teste de tração leve confirma a fixação mecânica.

Normas e conformidade do terminal elétrico

A instalação onde o terminal atua segue a ABNT NBR 5410, e os bornes que o recebem são cobertos pela ABNT NBR IEC 60947-7-1. Dimensionalmente, os ilhós tubulares atendem a DIN 46228 e os terminais olhal à DIN 46234, o que garante intercambialidade entre fornecedores. Para fornecimento a OEM e exportação, a certificação UL 486A (conectores para condutores) costuma ser exigida em contrato. Pedir a marcação da norma no corpo do terminal ou na embalagem é forma rápida de checar conformidade no recebimento.

O que define o preço e checklist de cotação

O preço unitário do terminal é movido por material (cobre estanhado custa mais que latão), presença de pré-isolamento, volume da compra (caixas com milheiros reduzem o unitário), certificação UL e bitola. Para cotar com precisão e comparar fornecedores sem retrabalho, reúna os dados abaixo antes de abrir a solicitação. Terminais são consumíveis de alto giro em manutenção de painéis, então negociar por lote fechado e padronizar poucos perfis reduz o custo total.

• Bitola do condutor (mm² e/ou AWG)
• Tipo de terminal (olhal, forquilha, tubular, pino, faston, luva)
• Diâmetro do furo/parafuso no caso de olhal e forquilha
• Corrente e tensão do circuito
• Isolado ou nu e material (cobre estanhado, latão, bimetálico)
• Quantidade por lote e norma/certificação exigida (UL, DIN)

Fornecedores, embalagem e reposição

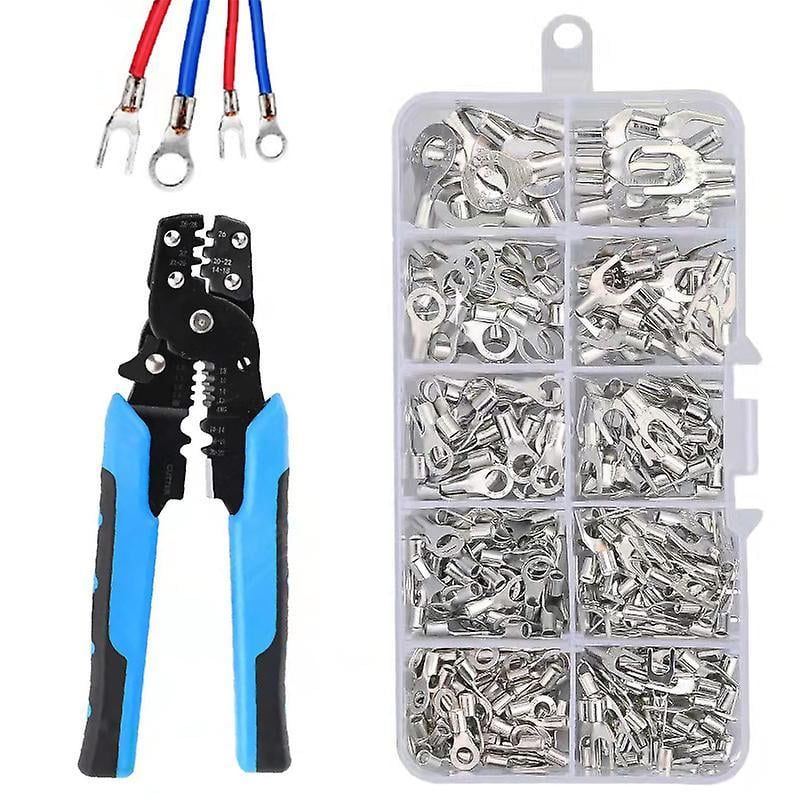

No mercado B2B os terminais são vendidos em caixas por milheiro, cartelas ou kits sortidos por cor, e há fabricantes nacionais e importados que atendem desde painéis industriais até chicotes automotivos. Ao selecionar fornecedor, verifique se ele oferece o perfil exato de matriz de crimpar compatível e se emite laudo ou declara a norma atendida. Para operações que também compram matéria-prima, terminais são estampados a partir de cobre eletrolítico estanhado e, nas versões econômicas, de latão niquelado, o que conecta a compra à cadeia de metais.

O que só a Soluções Industriais entrega neste nicho

• Cotação por bitola (mm²/AWG) e tipo de conexão numa só busca com vários fornecedores
• Tabela de conversão cor x seção do condutor para acelerar a especificação
• Comparação cobre estanhado x latão niquelado por resistência de contato e custo
• Checklist de dados para orçar: bitola, corrente, tipo de borne, isolamento e norma
• Fatores que movem o preço: material, pré-isolamento, volume e certificação UL
• Distinção prática entre ilhós tubular (DIN 46228) e olhal (DIN 46234) por aplicação
• Orientação sobre alicate/matriz de crimpar por perfil para evitar crimpe frio
• Sinalização de exigência UL 486A para OEM e exportação
