Tipos construtivos de exaustor industrial e onde cada um se aplica

A família se divide por como o ar atravessa o rotor. No fluxo axial, o ar entra e sai na direção do eixo, o que gera alta vazão contra baixa pressão, ideal para parede de galpão ou janela sem duto. No fluxo centrífugo o ar entra pelo centro e é lançado radialmente pela força centrífuga, gerando pressão muito superior, indispensável quando há rede de dutos, filtros ou coifas. O helicocentrífugo fica no meio do caminho, com corpo tubular instalado em linha com o duto e pressão intermediária. O exaustor eólico não tem motor e trabalha por efeito de tiragem térmica e vento, servindo apenas para alívio de calor sem qualquer contrapressão. Confundir essas físicas é o erro de origem: um axial ligado a vinte metros de duto simplesmente não move o ar previsto em catálogo.

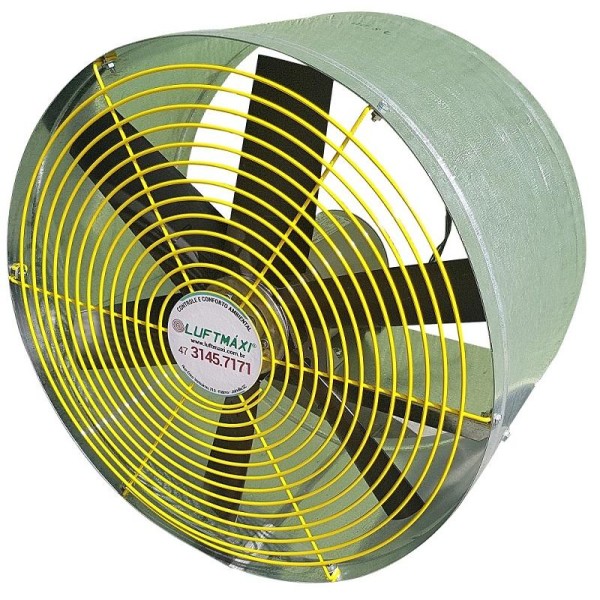

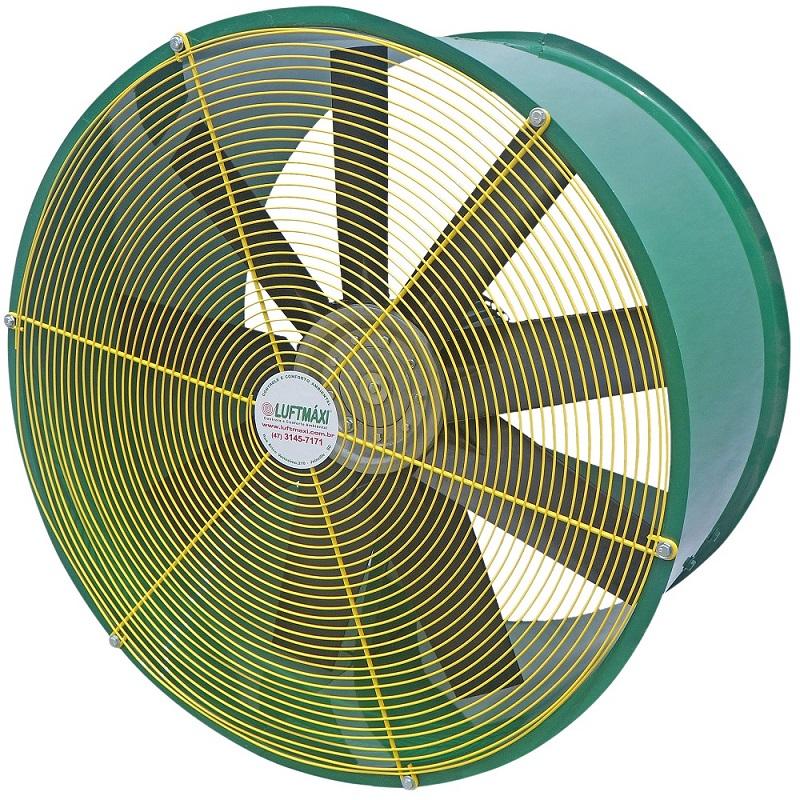

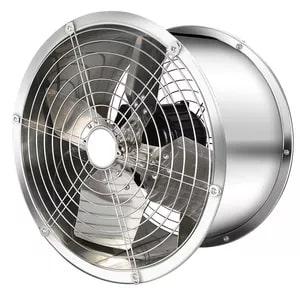

• Axial: vazões elevadas, pressão baixa, instalação em parede, telhado ou janela sem duto expressivo.
• Centrífugo com pás para trás: alto rendimento e menor ruído, indicado para ar limpo com rede de dutos.
• Centrífugo com pás radiais: menor rendimento e maior robustez, indicado para ar com particulado, cavacos e fibras.
• Helicocentrífugo: montagem em linha no duto, boa relação vazão e pressão em espaço reduzido.
• Eólico atmosférico: sem consumo elétrico, para alívio de calor em cobertura, sem controle de vazão.

Como dimensionar: vazão, pressão estática e ponto de operação

Comprar exaustor só pela vazão nominal é a origem da maior parte das reclamações do setor. O equipamento entrega aquela vazão apenas contra pressão zero; num sistema real, cada metro de duto, cada curva, cada filtro e cada captor cobra perda de carga, e o exaustor passa a operar no cruzamento da sua curva característica com a curva do sistema, o chamado ponto de operação. Para ventilação geral diluidora, a prática de projeto parte de trocas de ar por hora: multiplique o volume do ambiente pelo número de renovações desejado. Para captação na fonte, o critério é velocidade de captura na boca do captor, que precisa vencer as correntes de ar do ambiente e a inércia do contaminante. Trabalhe sempre com margem, porque filtro sujo e duto com incrustação aumentam a perda de carga ao longo da operação, e prefira fornecedores que apresentem a curva do ventilador, preferencialmente com ensaio conforme os procedimentos AMCA.

• Ambientes com carga térmica moderada, como depósitos e oficinas, costumam ser projetados na faixa baixa de renovações por hora; cozinhas industriais, galvanoplastia e salas com forte geração de calor ou vapor exigem faixas muito mais altas.
• Some a perda de carga de todos os componentes antes de escolher o modelo: trechos retos, curvas, reduções, registros, filtros, captores e a saída para a atmosfera.
• Reserve margem de pressão para colmatação de filtro, senão a vazão cai ao longo do turno sem ninguém perceber.
• Verifique se a curva apresentada é do conjunto real, com o motor e a rotação efetivamente fornecidos, e não de outra rotação da mesma família.
• Onde a carga varia ao longo do dia, o inversor de frequência permite modular a rotação e derrubar consumo em carga parcial.

Material do rotor e da carcaça por tipo de ar exaurido

A escolha de material é o que separa um equipamento que dura dez anos de um que fura em dois. Aço carbono com pintura industrial atende ar limpo e seco e é o mais barato. Chapa galvanizada resiste melhor a umidade em ambiente coberto. Inox 304 é o padrão para cozinha industrial, vapor de água, produtos alimentícios e lavagem frequente. Inox 316, com molibdênio, só se justifica onde há cloretos, maresia ou ácidos, porque custa sensivelmente mais que o 304 e não traz benefício em ambiente sem esse agente. Polipropileno e poliéster reforçado com fibra de vidro entram em exaustão de gases ácidos de galvanoplastia e decapagem, onde qualquer aço seria consumido. A regra prática de sourcing: descreva a composição química e a temperatura do ar exaurido no pedido de cotação, porque nenhum fornecedor consegue acertar o material a partir do nome genérico do produto.

O exaustor não vem sozinho: captores, dutos e tratamento do ar

Na prática industrial, o exaustor é o coração de um conjunto. Antes dele vem a captação, que pode ser uma coifa sobre o equipamento, um braço articulado sobre a bancada de solda ou um enclausuramento. Depois vem a rede que conduz o ar, e é ali que se concentra a perda de carga, motivo pelo qual o traçado do sistema de dutos de exaustão importa tanto quanto a escolha do ventilador. Se o ar carregar poeira, entra um equipamento de retenção antes do lançamento, e para linhas com alta carga de particulado o coletor de pó com elementos filtrantes é o complemento natural do conjunto. Para gases solúveis e névoas químicas, a alternativa é lavagem em contracorrente. Comprar somente o ventilador e improvisar o restante é o caminho mais comum para um sistema que faz ruído, consome energia e não captura o contaminante.

• Captor mal posicionado desperdiça vazão: quanto mais longe da fonte, maior a vazão necessária para a mesma captura.
• Curvas fechadas e reduções bruscas multiplicam a perda de carga e forçam um exaustor maior que o necessário.
• Velocidade de transporte no duto precisa ser suficiente para não decantar particulado no trecho horizontal.
• Registros de balanceamento permitem distribuir a vazão entre vários ramais do mesmo sistema.
• Preveja porta de inspeção e ponto de medição de pressão para conseguir diagnosticar o sistema depois.

Conformidade aplicada: NR-12, NR-10 e a documentação que você deve exigir

Exaustor industrial é máquina com parte móvel exposta a pessoas, então a proteção do rotor, da entrada de ar e do acoplamento não é acessório: é requisito da NR-12, e a tela de proteção da sucção e da descarga deve constar da proposta comercial. O motor e o painel de comando entram no escopo da NR-10, com aterramento, proteção do circuito e sinalização adequada. Quando o objetivo é controlar agente químico ou poeira, a lógica de controle na fonte e a avaliação do risco seguem a NR-09, e o resultado precisa ser confrontado com os limites de tolerância da NR-15. Em ambientes com atmosfera potencialmente explosiva, o conjunto precisa de motor certificado para a zona e de cuidados contra faísca por atrito entre rotor e carcaça. Em espaço confinado, a ventilação forçada é condição de entrada segundo a NR-33 e o equipamento portátil precisa ser compatível com esse uso.

• Exija na proposta: grade de proteção conforme NR-12, dados de placa do motor, grau de proteção IP e classe de isolamento.
• Peça manual em português com procedimento de bloqueio e etiquetagem para manutenção do rotor.
• Para área classificada, exija certificado do motor para a zona e o grupo do gás, não apenas a expressão à prova de explosão.
• Peça a curva característica do modelo cotado e o nível de pressão sonora declarado.
• Para projeto completo, exija memorial de cálculo e responsabilidade técnica assinada por profissional habilitado.

Ruído, vibração e manutenção: o que quebra na vida real

Ruído é o principal motivo de rejeição de instalações próximas a escritórios e vizinhança, e vem de três fontes: aerodinâmica do rotor, velocidade excessiva no duto e vibração transmitida à estrutura. Sobredimensionar não resolve, piora: um ventilador rodando fora do ponto de melhor rendimento gera turbulência e ruído. Do lado mecânico, a causa dominante de parada é o mancal, e a raiz quase sempre é desbalanceamento do rotor por acúmulo de material aderido, desgaste de pás ou perda de contrapeso. A ISO 14694 trata das categorias de aplicação e dos limites de vibração para ventiladores industriais, e é a referência a citar quando se quer contratar medição e balanceamento de campo. Em equipamentos por transmissão, correia e polia são itens de consumo com troca previsível; em acionamento direto, a manutenção se concentra no motor e nos rolamentos.

• Instale base inercial ou coxins antivibratórios e conexões flexíveis de lona entre ventilador e duto para não transmitir vibração à estrutura.
• Atenuadores de ruído no duto resolvem casos de vizinhança melhor do que trocar o ventilador por um modelo maior.
• Estabeleça rotina de limpeza do rotor onde há material aderente, como gordura, resina ou tinta.
• Monitore vibração e temperatura de mancal: elevação progressiva antecede a quebra em semanas.
• Mantenha em estoque rolamentos, correias e polias do modelo instalado; são as peças que param a linha.

O que define o preço e o custo total ao longo da vida útil

Não existe preço único de exaustor industrial porque o mesmo nome cobre desde um axial de parede até um centrífugo de várias dezenas de cavalos com rotor em inox. O que move a cotação, em ordem de peso: potência e porte do conjunto, material do rotor e da carcaça, tipo de rotor, acionamento direto ou por transmissão, grau de proteção e certificação do motor, acabamento e acessórios como base, amortecedores, flexíveis, registro, inversor e painel. Mais importante que o preço de compra é o custo de operação: o motor roda muitas horas por ano, então a diferença de rendimento entre um conjunto bem selecionado e outro operando fora do ponto ótimo aparece na conta de energia, não na nota fiscal. Motores com rendimento certificado pelo Inmetro e a modulação por inversor onde a carga varia costumam pagar a diferença de investimento em prazo bem menor do que a vida útil do equipamento.

• Material é o fator que mais desloca preço entre dois equipamentos de mesma vazão: inox custa consideravelmente mais que aço carbono, e o 316 custa mais que o 304.
• Certificação para área classificada eleva o custo do conjunto de forma expressiva e só deve ser exigida onde a classificação de área realmente indica.
• Sobredimensionar por segurança custa duas vezes: no investimento e na energia consumida por anos.
• Volume e padronização de modelos entre plantas reduzem preço unitário e simplificam o estoque de peças.
• Considere no orçamento o que quase sempre é esquecido: quadro de comando, partida, instalação, estrutura de apoio e a rede de dutos.

Como cotar com fornecedores e fabricantes de exaustor industrial

O tempo de resposta e a qualidade da proposta dependem quase inteiramente da qualidade dos dados enviados. Fornecedores que recebem apenas o nome do produto devolvem preço de catálogo de um modelo que talvez não sirva; fornecedores que recebem vazão, pressão, natureza do ar e tensão devolvem proposta com curva e modelo selecionado. Reúna as informações abaixo antes de abrir a cotação e compare propostas pelo mesmo ponto de operação, não pela vazão de catálogo. Vale distinguir também o escopo: comprar somente o equipamento, comprar equipamento com instalação, ou contratar o projeto de exaustão completo, com captores, dutos, tratamento do ar e comissionamento. No marketplace é possível cotar exaustor industrial com vários fornecedores em uma só solicitação e comparar tanto o equipamento quanto o pacote de serviço.

• Vazão pretendida em metros cúbicos por hora e como ela foi estimada, por trocas de ar ou por captação na fonte.
• Pressão estática estimada do sistema ou, na falta dela, o comprimento de duto, o número de curvas e a existência de filtro.
• Natureza do ar exaurido: temperatura, umidade, presença de gordura, particulado, solvente ou agente corrosivo.
• Tensão, frequência e potência disponíveis no quadro, além da necessidade de inversor de frequência.
• Diâmetro ou dimensão da conexão de duto existente e espaço físico disponível para montagem.
• Restrição de ruído no entorno, exigência de área classificada e normas internas do cliente.
• Quantidade, prazo desejado, local de entrega e se o escopo inclui instalação e comissionamento.

O que só a Soluções Industriais entrega neste nicho

• Cotações no marketplace em que o comprador informa apenas 'm³/h' e o fornecedor precisa retornar pedindo a pressão estática do sistema.
• Concentração de pedidos de exaustor centrífugo em pás para trás quando o ar é limpo e de pás radiais quando há material particulado na corrente.
• Recorrência de troca de exaustor de aço carbono por inox 304 em cozinhas industriais e lavagens, em geral após dois a quatro anos de corrosão.
• Demanda separada por exaustor portátil de espaço confinado, com mangote flexível, distinta da demanda por exaustor fixo de galpão.
• Pedidos com exigência explícita de motor com grau de proteção IP55 e classe de isolamento F em plantas com lavagem de piso.
• Checklist de cotação recorrente: vazão pretendida, pressão estática estimada, temperatura e composição do ar, tensão e frequência disponíveis, diâmetro de duto e restrição de ruído.
• Frequência de projetos em que o exaustor entra junto com dutos, captores e tratamento do ar, e não como equipamento isolado.
• Reposição pedida com maior frequência: rolamentos de mancal, correias e polias em modelos de transmissão, muito antes da troca do rotor.
