Ímã permanente ou eletroímã: como decidir a tecnologia

A escolha começa por três perguntas objetivas: qual a espessura de camada do produto, qual a temperatura do processo e se há energia elétrica confiável no ponto. Placa de ferrite é a opção de menor custo por área e tolera temperaturas mais altas, mas entrega indução superficial modesta e exige contato próximo do produto. Placa de neodímio concentra muito mais força na mesma dimensão e resolve camadas finas com alta velocidade de correia, ao custo de um ímã sensível ao calor e mais caro. O eletroímã só se justifica quando a camada é espessa, o material é pesado ou o afastamento de trabalho é grande demais para ímã permanente — em troca, traz consumo elétrico contínuo, retificador, aquecimento da bobina e manutenção elétrica. Uma leitura prática: se o problema é limalha e cavaco fino em camada rasa, neodímio permanente resolve; se é peça de aço grande enterrada em pilha de minério ou de sucata, o caminho é eletromagnético.

• Ferrite: menor custo, maior tolerância térmica, indício de indução mais baixa na face — bom para contato direto e ambientes quentes.
• Neodímio: maior indução na mesma área, ideal para camada fina e alta velocidade — exige atenção à temperatura máxima do grau escolhido.
• Eletroímã: campo profundo e desligamento para limpeza automática — exige alimentação, retificador e enquadramento na NR-10.
• Permanente com alavanca de comutação: liga e desliga sem energia elétrica, facilita a retirada do material retido sem contato manual.

Montagens em processo: calha, suspensa sobre correia e funil de injetora

A mesma placa muda de nome conforme onde é instalada, e cada montagem tem uma lógica de captura diferente. Em calha e chute de queda livre, o material passa em fluxo desorganizado e a placa é fixada na parede oposta ao fluxo ou em uma tampa articulada, colhendo o ferroso enquanto o produto desliza. Na montagem suspensa sobre correia transportadora, a placa fica pendurada acima do leito, com altura regulável, e é usada em madeira, reciclagem, mineração e biomassa. Já a placa magnética de funil de alimentação de extrusora e injetora trabalha em ambiente confinado e granulado, e o mesmo princípio aparece no imã para funil de injetora usado na transformação de plásticos, onde proteger rosca e canhão contra um único parafuso solto vale mais que o equipamento inteiro. Instalar antes do moinho, da rosca ou da bomba é regra: a placa existe para proteger o equipamento a jusante, não para consertar o dano depois.

Dimensionamento: Gauss no ponto certo, gap e espessura de camada

Comparar propostas por Gauss só faz sentido quando os fornecedores informam onde mediram. Um catálogo pode declarar valor no circuito interno do ímã, e não na face de contato, o que gera número muito maior e sem utilidade prática. Peça sempre a indução medida na face útil, com gaussímetro, e o valor a alguns milímetros de distância — é essa queda com o afastamento que separa uma placa que funciona de uma que só decora a linha. Regras operacionais que valem a discussão com o fornecedor: a face útil deve cobrir toda a largura de passagem, sem faixa lateral livre; a camada de produto acima da placa em correia raramente deve ultrapassar poucos centímetros para captura confiável com ímã permanente; e velocidade alta de correia reduz o tempo de exposição ao campo, exigindo mais indução ou instalação no ponto de queda, onde o material se descompacta. Em queda livre por calha, a captura é melhor porque as partículas se espalham e passam mais perto da face.

• Meça e exija Gauss na face de contato, informando também o valor com afastamento — número sem ponto de medição não permite comparação.
• Cubra 100% da largura útil da passagem: material que corre pela lateral nunca é capturado.
• Reduza a camada de produto sobre a face; quanto mais espessa, mais o ferroso do topo escapa ao campo.
• Prefira instalar no ponto de queda ou de descompactação do leito, onde as partículas se separam do produto.
• Correia rápida ou vazão alta pede placa maior ou eletroímã, não apenas ímã mais forte na mesma dimensão.

Material do invólucro por serviço: aço carbono, inox 304 e inox 316

O invólucro define higiene, resistência à corrosão e vida útil, e é onde mais se erra por economia. Aço carbono pintado atende mineração, madeira, reciclagem e ambientes secos e abrasivos, onde o critério é robustez mecânica e não limpeza sanitária. Inox AISI 304 é o padrão de contato com alimentos e rações, com acabamento polido para evitar retenção de resíduo, e é a escolha correta para a maioria das linhas de moagem, envase e transformação de plásticos. Inox AISI 316, com molibdênio, entra quando há cloretos, ambiente salino, produtos ácidos ou sanitização química agressiva — costuma custar sensivelmente mais que o 304 e só compensa nesse cenário específico; especificar 316 em linha seca de cereal é gasto sem retorno. Solda contínua e polida e ausência de frestas importam tanto quanto a liga: canto vivo acumula resíduo e reprova em auditoria de boas práticas de fabricação.

Limpeza, manutenção e o que a auditoria vai cobrar

Placa magnética não tem peça móvel e por isso passa anos sem receber atenção — é justamente aí que falha. O material retido forma uma camada ferrosa sobre a face que blinda o campo e, se a placa transbordar, o contaminante volta ao produto. Em linhas de alimentos que registram a placa como ponto crítico de controle, o intervalo de limpeza é definido pela taxa de acúmulo observada e registrado em formulário, não por hábito. A limpeza manual em placa permanente sem comutação é trabalhosa, porque o ferroso adere com força; versões com alavanca de comutação ou com gaveta extraível reduzem tempo de parada e risco de corte nas mãos. A revalidação periódica da indução com gaussímetro, com emissão de relatório, é a evidência que auditor e cliente exigem, e serve para detectar perda de força antes que o problema apareça no produto acabado.

• Defina o intervalo de limpeza pela taxa real de acúmulo medida nas primeiras semanas, e registre cada inspeção.
• Pese ou fotografe o material retido: aumento súbito indica desgaste de equipamento a montante, não só sujeira.
• Bloqueie e sinalize a energia do transportador antes de qualquer limpeza em placa suspensa, conforme a NR-12.
• Programe revalidação de indução com gaussímetro e arquive o relatório junto ao programa APPCC.
• Nunca golpeie a placa para soltar material aderido: choque mecânico e queda desmagnetizam parcialmente o ímã.

Modos de falha e erros clássicos de especificação

O primeiro erro é térmico: neodímio comum começa a perder força de forma irreversível bem antes do que a maioria imagina, e graus de alta temperatura existem exatamente para linhas quentes — especificar ímã comum próximo a secador, forno ou canhão de extrusora produz uma placa que enfraquece em meses sem sinal externo. O segundo é geométrico: placa mais estreita que a passagem cria corredor livre por onde o contaminante escapa 100% do tempo. O terceiro é de expectativa de material: aço inox austenítico como o 304 é fracamente magnético, e cavaco encruado pode ser parcialmente capturado enquanto peças recozidas de 316 praticamente não respondem ao campo — quem precisa barrar inox e não ferrosos precisa de detector de metais em linha como controle complementar, e não de uma placa mais forte. Some a isso instalação depois do moinho em vez de antes, ausência de rotina de limpeza e transporte da placa junto de cartões, marca-passos e eletrônicos, que ímãs de neodímio de porte industrial danificam com facilidade.

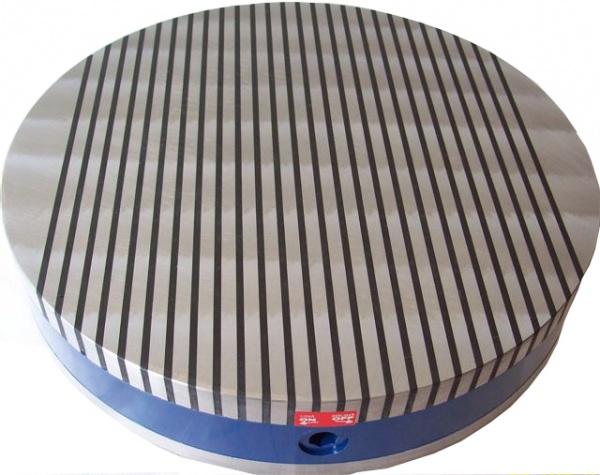

Placa magnética de fixação para usinagem: o outro produto com o mesmo nome

Quando um comprador de usinagem procura placa magnética, quase sempre quer o dispositivo de fixação que prende a peça na mesa de retífica plana, fresadora ou plaina, dispensando morsa e grampos e liberando as cinco faces da peça para a ferramenta. Há três construções: a permanente, acionada por alavanca que desloca o circuito magnético; a eletromagnética, que exige energia constante e perde a fixação em queda de luz; e a eletropermanente, que usa pulso elétrico apenas para ligar e desligar e mantém a peça presa sem consumo, opção preferida quando a segurança operacional pesa. Os critérios de compra mudam completamente: importam a força de retenção por área, o passo dos polos, o planeza da face de trabalho e a rigidez do corpo, e não a captura de contaminante. Como envolve peça girando sob ferramenta, o conjunto entra no escopo da NR-12 quanto à retenção segura e ao risco de projeção.

O que define o preço e o checklist para cotar com fornecedores

Não existe preço de tabela para placa magnética porque a maior parte do mercado trabalha sob medida. O que move o valor é a combinação de grau e volume de ímã — neodímio custa múltiplas vezes o ferrite por unidade de força, e graus de alta temperatura custam mais que o grau comum —, a área útil da face, o material do invólucro (inox 316 acima de 304, e 304 acima de aço carbono), o acabamento sanitário com solda polida, o sistema de limpeza escolhido, a emissão de laudo de indução com gaussímetro e o volume do pedido. Peças de linha em dimensões padronizadas saem bem abaixo de uma placa desenhada para uma calha específica, e reposição em lote costuma abrir desconto. Antes de pedir orçamento, reúna os dados abaixo: propostas comparáveis dependem de todos os fornecedores partirem da mesma informação, e quem cota com esse pacote pronto recebe resposta técnica em vez de tabela genérica.

• Medida da passagem: largura e altura da calha, do duto, do funil ou da correia, com desenho ou foto.
• Produto transportado, granulometria, umidade e presença de abrasivo ou de produto químico agressivo.
• Vazão em toneladas por hora ou velocidade da correia, e espessura estimada da camada sobre a face.
• Temperatura máxima de operação no ponto de instalação, incluindo picos de limpeza a quente.
• Tipo de contaminante esperado: limalha fina, cavaco, parafuso e porca ou peça grande de aço.
• Exigência sanitária ou normativa aplicável, como contato com alimento sob RDC ANVISA 275/2002 e programa APPCC.
• Sistema de limpeza desejado: manual, com alavanca de comutação, gaveta extraível ou autolimpante.
• Necessidade de laudo de indução em Gauss, com ponto de medição declarado, e prazo de entrega.

O que só a Soluções Industriais entrega neste nicho

• Comparação de propostas de placa magnética por Gauss medido no ponto de contato, e não por adjetivo de catálogo.
• Distinção explícita entre placa magnética de separação de ferrosos e placa magnética de fixação em fresadora e retífica, que são produtos de física diferente sob o mesmo nome.
• Faixas de temperatura de desmagnetização por grau de ímã, para evitar perda irreversível de força em linha quente.
• Alerta técnico sobre captação parcial de cavaco de inox austenítico, limitação que muda a estratégia de controle de contaminação.
• Checklist de cotação com medida útil, vazão, granulometria, camada, temperatura e norma exigida, que qualifica o orçamento antes do contato.
• Mapa de fatores que movem o preço: grau do ímã, material do invólucro, sistema de limpeza e emissão de laudo de indução.
• Rotina de revalidação periódica de indução com gaussímetro como requisito de auditoria em plantas alimentícias.
• Rede de fornecedores nacionais que atendem tanto peças de linha quanto placas sob medida para calhas e funis específicos.
