Arquitetura de um sistema de pressurização industrial

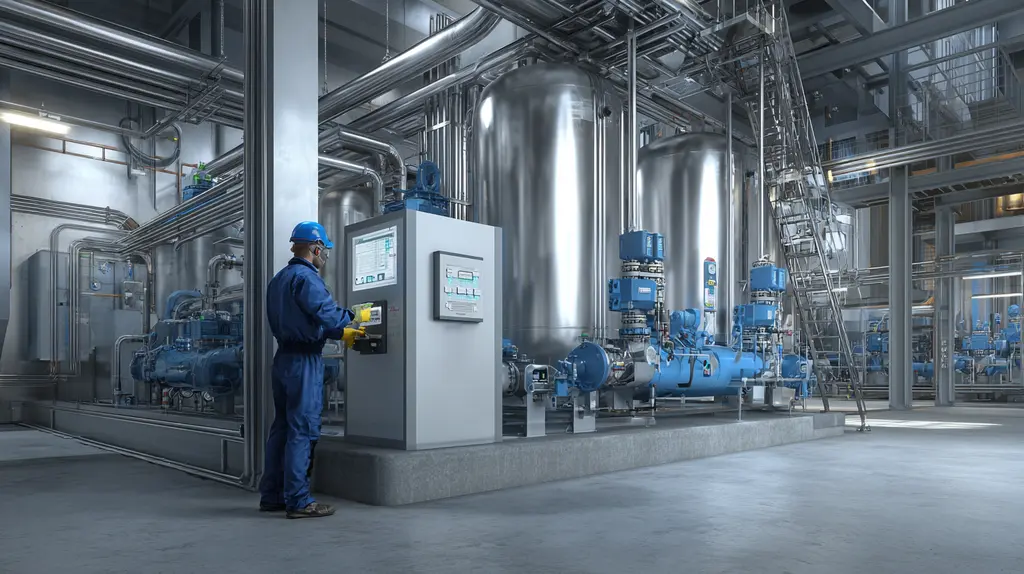

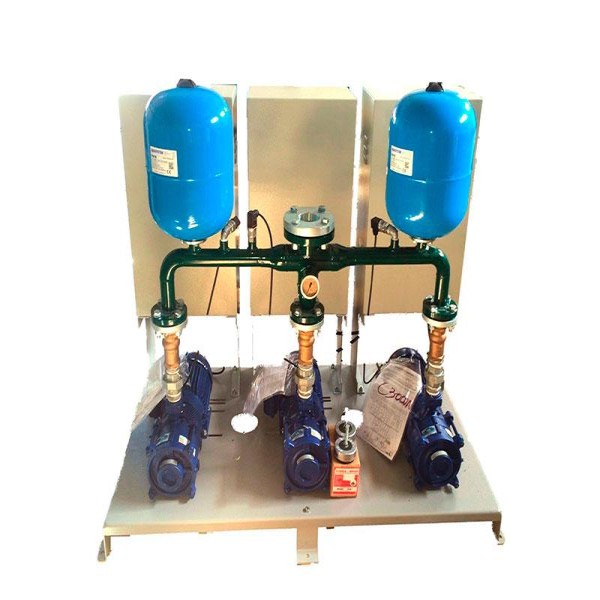

Todo sistema se organiza em quatro blocos: captação e sucção, conjunto de bombeamento, acumulação e controle, e rede de recalque. Na sucção estão o reservatório, a válvula de pé ou de retenção e a tubulação que determina o NPSH disponível. O conjunto de bombeamento pode ser uma única bomba ou um arranjo duplex e triplex com alternância automática. A acumulação usa vaso de expansão com membrana para amortecer variações e limitar o número de partidas por hora. O controle vai do pressostato simples ao inversor de frequência com malha PID que ajusta a rotação para manter o setpoint constante. Sistemas montados em skid entregam base, tubulação, manifold e painel já interligados, reduzindo o tempo de instalação em obra.

• Sucção: reservatório, crivo, válvula de pé, redução excêntrica e tubulação curta com poucas curvas.
• Bombeamento: bomba centrífuga monoestágio ou multiestágio vertical, acoplada a motor com classe de isolamento e grau IP compatíveis com o ambiente.
• Acumulação: vaso hidropneumático com membrana e pré-carga ajustada abaixo da pressão de partida.
• Controle: pressostato, transdutor de pressão, inversor com PID, proteção contra falta de fase e contra marcha a seco.
• Recalque: válvula de retenção, registro de bloqueio, manômetro e ponto de amostragem para verificação de pressão.

Como dimensionar: vazão, altura manométrica e ponto de operação

O dimensionamento começa pela vazão de pico, não pela média. Some as demandas simultâneas reais dos pontos de consumo e aplique o fator de simultaneidade do processo. Em seguida calcule a altura manométrica total somando o desnível geométrico, a perda de carga distribuída e localizada na tubulação e a pressão residual mínima exigida no ponto mais desfavorável. Com vazão e altura definidas, o par deve cair dentro da região de melhor rendimento da curva da bomba, e não na extremidade da curva. Uma regra prática útil: trabalhar entre setenta e cento e dez por cento da vazão de melhor rendimento evita recirculação interna em baixa vazão e sobrecarga do motor em vazão alta. Verifique sempre se o NPSH disponível supera o NPSH requerido com margem de segurança, sobretudo em sucção negativa e fluido quente. Para redes com consumo muito variável, o inversor de frequência com PID substitui o efeito do vaso grande e mantém a pressão estável em qualquer patamar de demanda; para consumo estável e curto período diário, o arranjo com pressostato e vaso ainda é a solução de menor investimento inicial.

• Levante a vazão de pico em metros cúbicos por hora, não a média diária.
• Meça o comprimento equivalente da tubulação incluindo curvas, válvulas e conexões antes de estimar perda de carga.
• Defina a pressão residual mínima no ponto mais desfavorável conforme a ABNT NBR 5626:2020.
• Cruze a curva do sistema com a curva da bomba e confirme o ponto de operação no melhor rendimento.
• Compare NPSH disponível e NPSH requerido e ajuste diâmetro ou posição do reservatório se a margem for apertada.

Escolher a configuração: booster com inversor, hidropneumático ou rede de incêndio

A escolha entre configurações é uma árvore de decisão com três perguntas. Se a rede opera muitas horas por dia com demanda variável, o booster com inversor e controle PID se paga em energia, porque a potência absorvida cai aproximadamente com o cubo da rotação e a bomba deixa de trabalhar em regime liga e desliga. Se a operação é curta e a demanda previsível, o conjunto com pressostato e vaso hidropneumático custa menos e tem manutenção mais simples. Se o processo não tolera parada, vá para duplex ou triplex com rodízio automático, aceitando o custo adicional de painel e manifold. Já a pressurização de rede de hidrantes segue lógica própria da ABNT NBR 13714:2000, com bomba principal dedicada e bomba jockey para repor pequenos vazamentos, e nunca deve compartilhar equipamento com o processo. Quando o fluido é inflamável ou a casa de bombas fica em área classificada, o conjunto precisa de certificação Ex e o universo de fornecedores se reduz de forma significativa, alongando o prazo. Para fluidos que não sejam água, avalie se o serviço pede outra tecnologia de recalque: sistemas de pressurização de líquidos viscosos ou abrasivos costumam migrar para bombas de deslocamento positivo, e uma bomba de alta pressão dedicada resolve melhor os casos de lavagem e teste hidrostático.

Aplicações setoriais e especificação comparável

A mesma expressão pressurização industrial cobre serviços muito diferentes, e é por isso que orçamentos chegam tão dispersos. Em água potável predial e industrial, o foco é estabilidade de pressão e materiais que não alterem a qualidade da água. Em processos alimentícios e farmacêuticos, tudo migra para inox sanitário com acabamento interno adequado e conexões desmontáveis para limpeza. Em resfriamento e torres, o desafio é vazão alta com altura moderada e água tratada quimicamente. Em combustíveis e solventes, área classificada e compatibilidade química mandam na especificação. A tabela abaixo resume os atributos que precisam constar de qualquer comparação técnica entre propostas.

Modos de falha e erros de especificação que aparecem na operação

A maior parte das falhas em pressurização não vem de defeito de fabricação, mas de especificação incompleta. Cavitação por NPSH disponível insuficiente marca o rotor com erosão característica e destrói o selo mecânico em poucas semanas, e nasce quase sempre de sucção longa, com muitas curvas ou com desnível negativo maior do que o previsto. Ciclagem excessiva ocorre quando o vaso de expansão está sem pré-carga ou é pequeno demais para a vazão mínima da rede; contatores e rolamentos pagam a conta. Golpe de aríete aparece no fechamento rápido de válvula ou na parada abrupta da bomba, e pode romper conexões e trincar carcaça, sendo mitigado com rampa de desaceleração no inversor, válvula de retenção adequada e, em casos severos, dispositivo antigolpe. Marcha a seco por falta de proteção queima o selo e o motor em minutos. Por fim, bomba selecionada fora do ponto de melhor rendimento consome mais energia, vibra e reduz a vida dos mancais mesmo entregando a pressão contratada. Vale registrar que boa parte desses problemas se manifesta como pedido de reparo de bombas depois de poucos meses de uso, quando a causa raiz estava no projeto hidráulico.

• Cavitação: rotor erodido, ruído de britagem, queda de vazão; revise NPSH e a geometria da sucção.
• Ciclagem: partidas frequentes; confira pré-carga do vaso, volume acumulado e histerese do pressostato.
• Golpe de aríete: estalo na parada; ajuste rampa do inversor e reveja válvula de retenção.
• Vazamento no selo: incompatibilidade química ou funcionamento a seco; reveja material da vedação e proteção.
• Sobrecarga de motor: ponto de operação deslocado para vazão alta; reveja curva do sistema e diâmetro de rotor.
• Corrosão precoce: material das partes molhadas incompatível com o fluido ou com o tratamento químico da água.

O que define o preço e o que enviar na cotação

Não existe preço de tabela para pressurização industrial porque o mesmo pedido pode virar um conjunto avulso de prateleira ou um skid montado com painel, redundância e certificação. O que move o valor é previsível: material das partes molhadas, com inox AISI 316 custando substancialmente mais que ferro fundido; potência e número de bombas; presença de inversor de frequência e a complexidade do painel; grau de proteção do motor e requisito de área classificada, que é o item que mais encarece; montagem em skid com tubulação e manifold; e documentação técnica exigida, como memorial de cálculo, curva do ponto de operação e prontuário do vaso quando houver enquadramento na NR-13. Sobre o custo total de propriedade, em sistemas que operam de forma contínua a energia elétrica costuma superar o preço de aquisição já nos primeiros anos, de modo que rendimento do conjunto e controle por rotação variável pesam mais na conta final do que o desconto obtido na compra. Meça o consumo específico em quilowatt-hora por metro cúbico bombeado para comparar propostas de forma honesta.

• Vazão de pico em metros cúbicos por hora e vazão mínima da rede.
• Altura manométrica total ou, na falta dela, desnível, comprimento e diâmetro da tubulação.
• Fluido bombeado, temperatura, presença de sólidos e tratamento químico.
• Regime de operação em horas por dia e criticidade da parada, para definir redundância.
• Tensão e frequência disponíveis, e se há necessidade de painel com inversor.
• Classificação da área de instalação e exigência de certificação Ex, quando aplicável.
• Normas contratuais aplicáveis e documentos exigidos: memorial de cálculo, ART, curva de operação e prontuário do vaso.

O que só a Soluções Industriais entrega neste nicho

• Cotações recebidas separam claramente pressurização de processo, pressurização predial e pressurização de rede de incêndio, que não compartilham o mesmo equipamento.
• Compradores que informam vazão de pico e altura manométrica junto com o comprimento da tubulação recebem propostas comparáveis; quem manda só a potência do motor recebe orçamentos que diferem em até três vezes.
• Sistemas com inversor e controle PID substituíram o arranjo puramente pressostato mais vaso na maioria das plantas que operam mais de doze horas por dia.
• Falhas relatadas em manutenção concentram-se em selo mecânico, cavitação por sucção mal projetada e vaso de expansão sem pré-carga conferida.
• Pedidos de redundância duplex e triplex crescem em processos que não toleram parada, como resfriamento e lavagem de linha.
• Aplicações com solvente, combustível ou fluido inflamável exigem conjunto para área classificada, o que muda o fornecedor elegível e o prazo de entrega.
• Prazos de fabricação de skid montado com painel são significativamente maiores que os de conjunto avulso de prateleira.
• Fornecedores que entregam memorial de cálculo e curva do ponto de operação reduzem retrabalho de instalação em obra.
