Motovibrador

Como funciona o motovibrador e o que diferencia força centrífuga de momento estático

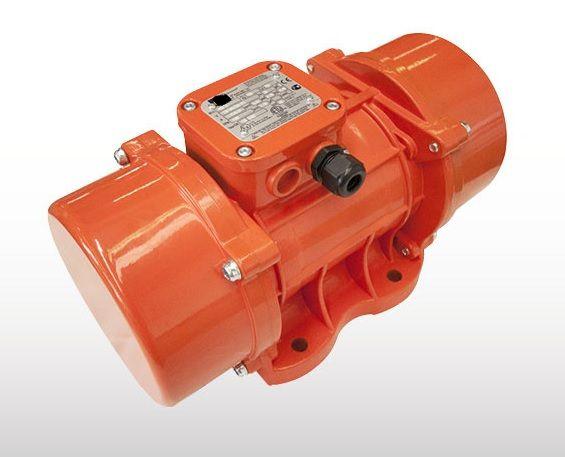

O eixo do motovibrador carrega dois conjuntos de massas excêntricas, um em cada extremidade, protegidos por tampas laterais. Ao girar, essas massas produzem uma força que roda junto com o eixo e é transmitida à estrutura pelos pés de fixação. Dois números descrevem esse efeito e são frequentemente confundidos na hora da compra. O momento estático, em kg.mm, é uma propriedade geométrica das massas e determina a amplitude de deslocamento da estrutura em conjunto com a massa vibrante total. A força centrífuga, em kgf ou kN, é o resultado desse momento multiplicado pelo quadrado da velocidade angular — ou seja, o mesmo equipamento a 3.000 rpm entrega aproximadamente quatro vezes a força que entregaria a 1.500 rpm. Na prática, quem precisa quebrar abóbada em material coeso escolhe amplitude maior com rotação menor, e quem precisa classificar partícula fina em peneira escolhe frequência alta com amplitude curta.

• Momento estático (kg.mm): governa a amplitude; não muda com a rotação.
• Força centrífuga (kgf/kN): cresce com o quadrado da rotação; é o dado de catálogo para seleção.
• Rotação: 2 polos (3.600 rpm), 4 polos (1.800 rpm), 6 polos (1.200 rpm) e 8 polos (900 rpm) em 60 Hz, valores síncronos.
• Regulagem das massas: percentual ajustável em campo, sempre igual nas duas pontas do eixo.

Motovibrador elétrico ou pneumático: quando cada um se justifica

O motovibrador elétrico domina as aplicações fixas de produção contínua porque tem custo operacional baixo, potência estável e permite regulagem fina de amplitude. O vibrador pneumático — em versões de turbina, pistão ou esfera — vence em três cenários específicos: área classificada onde a solução elétrica certificada encarece demais, temperatura de processo elevada junto a fornos e secadores, e uso intermitente em pontos sem rede elétrica disponível. A contrapartida do pneumático é o consumo de ar comprimido, que costuma ser a energia mais cara da planta, e o ruído, que frequentemente exige tratamento acústico. Quem opera uma bateria de vários pontos de descarga geralmente encontra o ponto de equilíbrio no elétrico; quem tem um ponto isolado e intermitente numa moega de recepção tende a resolver melhor com o pneumático.

• Elétrico trifásico: produção contínua, regulagem de massas, menor custo por hora de operação.
• Elétrico monofásico: mesas pequenas, bancadas e laboratórios; potências reduzidas.
• Pneumático de turbina: alta frequência, baixa amplitude, silos de material fino.
• Pneumático de pistão: impacto forte e baixa frequência, para material compactado.
• Pneumático de esfera: baixo custo, montagem em tremonhas leves e dutos.

Dimensionamento: como calcular a força centrífuga necessária

A regra de partida usada em campo relaciona a força centrívuga à massa vibrante, isto é, à soma da massa da estrutura que efetivamente vibra com uma parcela do material contido. Para desobstrução de silos e moegas com material de escoamento razoável, trabalha-se comumente com força centrífuga entre 1,5 e 2,5 vezes a massa vibrante considerada, faixa que sobe para 3 vezes ou mais em materiais coesos e úmidos como argila, calcário úmido ou farelo compactado. Em mesas vibratórias para pré-moldados de concreto, o critério muda: o que se busca é aceleração suficiente para adensar, e a referência prática é a massa da mesa somada à massa da fôrma cheia. O erro mais frequente é dimensionar apenas pela capacidade do silo, ignorando que a estrutura precisa ser rígida no ponto de fixação — um vibrador potente parafusado em chapa fina não movimenta o material, apenas deforma a chapa localmente e trinca a solda. Antes de fechar a especificação, vale confirmar se o problema é de fluxo ou de geometria: ângulo de tremonha abaixo do ângulo de atrito do material não se corrige com vibração.

• Levantar a massa vibrante real: estrutura + parcela do material em contato.
• Aplicar fator de 1,5 a 2,5 para material de escoamento livre; acima de 3 para material coeso.
• Verificar rigidez local da chapa e prever reforço ou berço soldado no ponto de fixação.
• Definir rotação pela granulometria: fino pede frequência alta; grosso pede amplitude maior.
• Confirmar se há isolamento elástico entre a parte vibrante e a estrutura civil.

Tabela de seleção por aplicação: rotação, amplitude e ambiente

A tabela abaixo cruza as aplicações mais cotadas com a faixa de rotação recomendada, o comportamento de amplitude esperado e a exigência de proteção ambiental típica. Use-a como ponto de partida para fechar a lista de dados a enviar ao fornecedor — as faixas de força devem ser confirmadas contra a massa vibrante real do seu equipamento, e não copiadas de instalação semelhante.

Montagem, fixação e isolamento: onde a instalação decide a vida útil

Mais de metade das falhas prematuras de motovibrador nasce na montagem, não no equipamento. A base de apoio precisa ser plana, usinada ou no mínimo esmerilhada, porque um pé apoiado em superfície irregular concentra tensão e trinca a carcaça. Os parafusos devem ser de classe alta com arruelas de travamento, apertados com torquímetro e — este é o ponto que quase todo manual traz e quase ninguém cumpre — reapertados após as primeiras horas de operação e depois em rotina periódica. A estrutura vibrante deve ser desacoplada da obra civil por coxins de borracha ou molas helicoidais; sem esse isolamento, a vibração migra para o piso, o mezanino e as tubulações vizinhas, gerando trinca por fadiga longe do ponto de instalação e exposição ocupacional acima do que a NR-15, Anexo 8, admite. Quando o objetivo é transporte direcional em calhas e peneiras, dois motovibradores idênticos são montados em paralelo girando em sentidos opostos: as componentes horizontais se cancelam e o resultado é um movimento linear na direção do ângulo de montagem. Para isso funcionar, os dois equipamentos precisam ser do mesmo modelo, com massas reguladas no mesmo percentual, e a sincronização é mecânica — não depende de eletrônica.

• Superfície de apoio plana e livre de tinta espessa ou resíduo de solda.
• Parafusos de alta resistência, arruela de travamento e aperto com torquímetro.
• Reaperto após as primeiras horas e em intervalos definidos no plano de manutenção.
• Isolamento por coxins ou molas entre a parte vibrante e a estrutura fixa.
• Par contrarrotante com modelos idênticos e mesma regulagem para movimento linear.
• Cabo de alimentação com folga e prensa-cabo adequado, para não trabalhar em tração.

Conformidade: NR-12, NR-10, área classificada e vibração ocupacional

O motovibrador raramente é comprado como máquina isolada — ele integra um silo, uma peneira ou uma mesa, e é o conjunto que precisa atender à NR-12 quanto a proteção de partes móveis, dispositivo de seccionamento, parada de emergência e sinalização. A ligação elétrica e qualquer manutenção com o circuito energizado se enquadram na NR-10, exigindo profissional habilitado, procedimento de bloqueio e aterramento efetivo da carcaça. Em plantas com poeira combustível, o equipamento padrão não é aceitável: a instalação exige motovibrador com certificação para atmosfera explosiva segundo a ABNT NBR IEC 60079-0, e a classificação da área deve estar documentada em projeto. Para o entorno operacional, a NR-15, Anexo 8, estabelece os limites de exposição a vibração de corpo inteiro e de mãos e braços, o que na prática significa medir o nível transmitido ao posto de trabalho e, se necessário, reprojetar o isolamento ou afastar o operador. Já a avaliação do nível de vibração da máquina em si, para fins de manutenção preditiva, encontra referência na ABNT NBR ISO 10816, útil para acompanhar a degradação de rolamentos ao longo do tempo.

Modos de falha, manutenção e o que realmente limita a vida do equipamento

O componente que define a vida útil do motovibrador é o rolamento, submetido a carga radial cíclica muito superior à de um motor convencional — por isso a maioria dos modelos usa rolamento de rolos com lubrificação específica e intervalo de relubrificação bem mais curto que o de um motor de acionamento. Quando alguém relata queima de bobina, a causa raiz costuma estar antes: parafuso frouxo que fez o equipamento trabalhar batendo, massas excêntricas reguladas em percentuais diferentes entre as duas pontas, entrada de água por prensa-cabo mal montado ou operação acima da rotação nominal. Sobre esse último ponto vale um alerta: usar inversor de frequência para variar amplitude é prática legítima para reduzir rotação, mas elevar a frequência acima da nominal aumenta a força centrífuga pelo quadrado da rotação e leva o rolamento à ruína em pouco tempo — quem quer mais força precisa de outro equipamento, não de mais Hz. Um plano de manutenção mínimo cobre inspeção de aperto, verificação de folga e ruído nos rolamentos, relubrificação no intervalo do fabricante, checagem da vedação das tampas laterais e conferência da regulagem das massas nas duas extremidades.

• Rolamento com ruído ou aquecimento acima do normal: sinal precoce, trocar antes da parada.
• Parafusos frouxos: principal causa raiz de trinca de carcaça e falha elétrica subsequente.
• Massas desiguais entre as pontas: gera esforço axial e reduz drasticamente a vida do mancal.
• Entrada de umidade pelas tampas ou prensa-cabo: queima de bobina e corrosão do eixo.
• Operação acima da rotação nominal com inversor: destrói o rolamento por sobrecarga.
• Estrutura sem isolamento: propaga fadiga para solda e obra civil.

O que define o preço e o que reunir antes de pedir orçamento

Não existe preço de tabela útil para motovibrador porque o valor varia por potência e força centrífuga, número de polos, grau de proteção, material da carcaça, certificação exigida e volume da compra. Os fatores que mais movem o orçamento, em ordem de impacto, são: a certificação para atmosfera explosiva, que costuma multiplicar o custo em relação ao modelo padrão; a força centrífuga e o tamanho de carcaça correspondente; o grau de proteção acima do padrão para lavagem intensa; e a necessidade de acessórios como coxins, molas, berço de fixação e quadro de comando. Comprar em par para montagem contrarrotante e padronizar modelo entre pontos de uso reduz custo de estoque de reposição, que no ciclo de vida costuma pesar mais que a diferença de preço inicial entre marcas. No orçamento, exija a curva ou a tabela de força centrífuga por regulagem de massa, o dado de momento estático, a especificação do rolamento e o certificado de conformidade quando houver exigência de área classificada.

• Massa vibrante estimada da estrutura e tipo de material a movimentar (granulometria, umidade, coesão).
• Aplicação exata: silo, peneira, mesa, calha ou compactação.
• Tensão, frequência e configuração da rede (220 V, 380 V, 440 V, monofásico ou trifásico).
• Rotação desejada ou faixa de amplitude pretendida.
• Grau de proteção necessário e existência de lavagem com jato.
• Classificação da área quanto a atmosfera explosiva, com laudo quando aplicável.
• Quantidade e se a montagem será unitária ou em par contrarrotante.
• Necessidade de coxins, molas, berço de fixação, quadro de comando ou inversor.

O que só a Soluções Industriais entrega neste nicho

• Cotações concentradas em 0,15 a 2,5 kN de força centrífuga, faixa que atende a maioria das moegas e mesas de pré-moldados do mercado brasileiro.
• Demanda recorrente por par de motovibradores idênticos para montagem contrarrotante em calhas e alimentadores, não por unidade avulsa.
• Compradores de silo de farinha, ração e madeira que descobrem tarde a exigência de equipamento certificado para atmosfera explosiva de poeira.
• Pedidos de reposição motivados por rolamento e não por queima de bobina, sinalizando falha de fixação na estrutura.
• Frequência alta de cotação em 380 V trifásico, com 220 V monofásico restrito a mesas pequenas e bancadas.
• Solicitação de coxins e molas de isolamento junto ao equipamento por parte de quem já teve trinca de solda no berço.
• Consultas sobre uso de inversor de frequência para regular vazão, com dúvida sobre limite de rotação nominal.
• Checklist de cotação recorrente: massa vibrante da estrutura, tipo de material a movimentar, tensão e frequência da rede, grau de proteção e classificação da área.

Perguntas frequentes
