Eixo-pinhão, eixo chavetado e eixo estriado: as construções que chegam à cotação

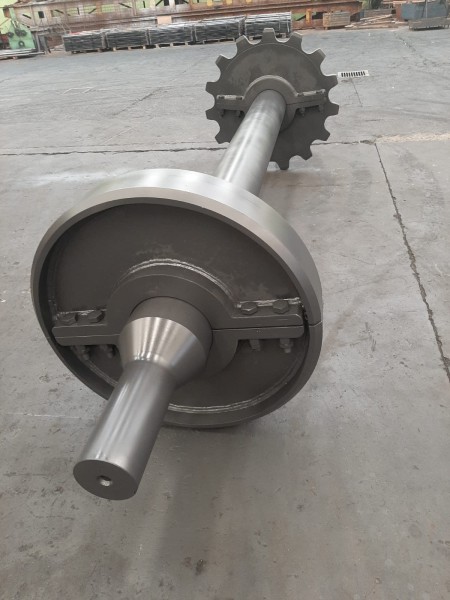

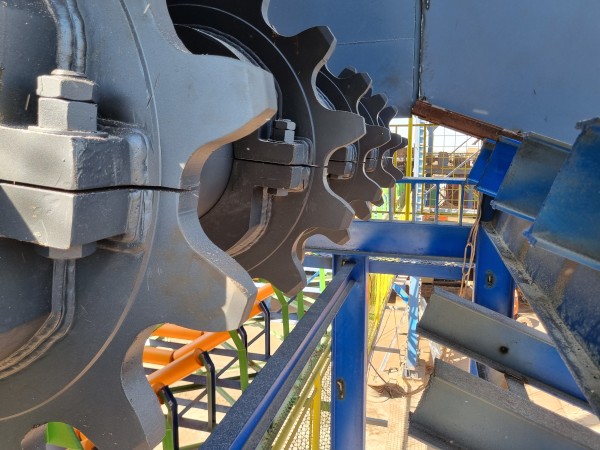

Na prática de compras, o termo cobre três construções distintas. No eixo-pinhão, os dentes são usinados no próprio corpo do eixo — solução obrigatória quando o diâmetro primitivo é pequeno demais para abrigar cubo e rasgo de chaveta; a regra prática de projeto é integrar o dente sempre que a parede entre o fundo do dente e o rasgo ficar abaixo de cerca de 1,5 vez a altura do dente. Na construção montada, a roda dentada é peça separada e se prende ao eixo por chaveta, por interferência ou por um eixo entalhado com perfil evolvental conforme DIN 5480, o que permite trocar apenas a roda desgastada. A escolha muda o custo de manutenção: no eixo-pinhão, a falha de um único dente condena o conjunto inteiro.

Aço e tratamento térmico: onde o custo e a vida útil realmente se decidem

Um eixo cementado e temperado custa mais caro que um beneficiado não pela matéria-prima, mas pela sequência de processo: usinagem de desbaste, cementação, têmpera, revenido e retífica dos assentos e dos flancos para recuperar a distorção. Em pinhões de redutor sob carga contínua, a rota cementada em SAE 8620 ou 20MnCr7 é o padrão porque combina flanco duro (resistente a pitting) com núcleo tenaz (resistente à quebra no pé do dente). A camada efetiva deve ser especificada em proporção ao módulo normal — a faixa usual de projeto fica entre 0,15 e 0,25 vez o módulo — e verificada conforme a ISO 2639; camada rasa demais provoca lascamento do flanco, camada profunda demais fragiliza a ponta do dente. Já em eixos de médio torque com dente fresado, o SAE 4140 beneficiado resolve com custo bem menor e sem retífica.

Chaveta, estriado ou interferência: como escolher a interface de torque

A interface entre eixo e cubo é a origem mais frequente de falha prematura em reposição. Uma chaveta paralela dimensionada pela DIN 6885 é a opção mais barata e mais fácil de montar em campo, mas o rasgo remove seção resistente e cria concentração de tensão justamente onde o momento fletor é alto, o que a torna má escolha em acionamentos que invertem sentido ou sofrem choque — nesses casos a folga lateral acaba martelando o rasgo e ovalizando o cubo. O estriado evolvental DIN 5480 ou ISO 4156 distribui o torque em dezenas de dentes, aceita reversão e permite cubo deslizante, ao custo de ferramental dedicado, o que só compensa a partir de lotes recorrentes ou torque elevado. A montagem por interferência entrega a maior capacidade sem rasgo algum, mas transfere para o comprador a exigência de meio de montagem (prensa ou aquecimento controlado) e de ajuste bem definido em desenho.

• Sentido único de giro, torque moderado e troca frequente da roda: chaveta paralela.
• Inversão de sentido, partidas em carga ou choque: estriado evolvental.
• Alta rotação com exigência de balanceamento conforme ISO 21940-11: interferência ou bucha cônica.
• Cubo que precisa deslizar axialmente durante a operação: estriado, nunca chaveta.

Tolerâncias e inspeção: o que exigir no desenho e no relatório do fornecedor

Peça sob desenho aceita sem critério de inspeção vira discussão depois da montagem. Três blocos precisam estar no desenho: os ajustes dos assentos de rolamento pela ABNT NBR 6158 (tipicamente k5 ou m5 para anel interno com carga rotativa), as tolerâncias geométricas de batimento radial e concentricidade entre assentos pela ABNT NBR 6409, e a rugosidade dos assentos segundo a ABNT NBR ISO 4287, usualmente Ra igual ou inferior a 0,8 µm. Para o dentado, a classe da ISO 1328-1 define a rota de fabricação: classes mais grosseiras aceitam dente apenas fresado, enquanto classes mais fechadas exigem retífica ou shaving e elevam o preço. Quando o eixo vai engrenar com uma engrenagem para redutor já existente, informe a classe da roda de contrapartida — misturar dentado retificado com dentado fresado desperdiça o investimento e mantém o ruído.

• Certificado de material EN 10204 tipo 3.1 do aço utilizado.
• Laudo de dureza de superfície e núcleo conforme ABNT NBR ISO 6508-1 e perfil de camada pela ISO 2639.
• Relatório dimensional com os assentos críticos e o batimento medido, não apenas 'conforme desenho'.
• Ensaio por partículas magnéticas conforme ASTM E709 em eixos forjados de aplicação crítica.
• Registro do balanceamento quando a rotação de trabalho justificar, com o grau da ISO 21940-11.

Modos de falha: o que a peça quebrada diz sobre o erro de especificação

Antes de recomprar, vale ler a peça retirada. Micropitting e crateras no flanco, concentradas na linha primitiva, indicam pressão de contato acima do previsto ou dureza superficial insuficiente — problema de camada, não de projeto do dente. Trinca partindo do fundo do vão, com marcas de praia, é fadiga de flexão e aponta subdimensionamento de módulo ou raio de pé usinado abaixo do desenho. Marcas de coloração parda e pó de óxido no assento do rolamento denunciam fretting por ajuste folgado, e a solução é corrigir o ajuste, não trocar de marca de rolamento. Escoriação (scuffing) com aparência de riscos radiais quentes é lubrificação inadequada ou velocidade tangencial acima da faixa do óleo. Já quebra do eixo na saída do rasgo de chaveta quase sempre é composição de rasgo mal raiado com desalinhamento — nesses casos, revisar o alinhamento de eixos entre motor e redutor resolve mais do que reforçar a peça.

O que define o preço e como montar a cotação de eixo de engrenagem

Não existe preço de catálogo: praticamente todo eixo de engrenagem é peça sob desenho ou por engenharia reversa, e o orçamento se forma por hora-máquina, rota de tratamento e lote. Os fatores que mais movem o valor são, nesta ordem, a necessidade de retífica de flanco após tratamento térmico, a classe de tolerância do dentado, o diâmetro e o comprimento do bruto (que definem forjado versus barra), o tipo de interface (estriado exige ferramental) e a quantidade — peça unitária de reposição carrega todo o setup, enquanto lotes de dezenas diluem preparação e podem reduzir de forma expressiva o custo unitário. Ensaios e certificados adicionais pesam pouco no total, mas só entram no preço se forem pedidos no momento da cotação. Reúna os dados abaixo antes de enviar o pedido de orçamento: sem eles, o fornecedor cota por hipótese e o preço vem inflado por margem de risco.

• Desenho 2D com tolerâncias e acabamento, ou a peça-amostra para levantamento dimensional.
• Geometria do dentado: módulo normal, número de dentes, ângulo de pressão, ângulo de hélice e correção de perfil, se houver.
• Aço e tratamento térmico do original, com dureza e profundidade de camada esperadas.
• Interface de torque: chaveta (dimensão e norma), estriado (perfil e norma) ou ajuste de interferência.
• Quantidade, prazo desejado e se haverá reposição recorrente.
• Aplicação e condição de serviço: rotação, torque, reversão de sentido, ambiente e tipo de lubrificação.
• Documentos exigidos na entrega: certificado de material, laudo de dureza e relatório dimensional.

O que só a Soluções Industriais entrega neste nicho

• Regra prática de espessura entre fundo do dente e rasgo de chaveta que obriga o dente integrado ao eixo.
• Camada cementada efetiva referenciada ao módulo normal (0,15 a 0,25 x mn) como critério de aceitação verificável pela ISO 2639.
• Comparativo direto de custo relativo entre dente fresado, dente retificado após tratamento e classe ISO 1328-1.
• Checklist de cotação por engenharia reversa quando o comprador só tem a peça quebrada e nenhum desenho.
• Ajustes de assento de rolamento (k5/m5) e batimento como causa real de fretting e ruído após a troca.
• Documentos que qualificam o fornecedor de peça sob desenho: EN 10204 3.1, relatório dimensional e laudo de dureza.
• Trade-off entre chaveta DIN 6885 e estriado DIN 5480 em acionamentos com inversão de sentido e choque.
• Sinais de falha que indicam erro de especificação e não desgaste natural (pitting precoce, trinca no pé do dente, empeno de tratamento).
