Aviso de segurança. Grade de piso compõe superfície de circulação, plataforma e passarela sujeitas à NR-12 e à NR-35, e a sobrecarga admissível deve ser verificada em projeto conforme ABNT NBR 8800 e ABNT NBR 8681. O dimensionamento do vão, da estrutura de apoio e do sistema de guarda-corpo deve ser feito por engenheiro ou profissional legalmente habilitado com registro de responsabilidade técnica; as faixas indicadas aqui são orientativas e não substituem memorial de cálculo.
Tipos construtivos de grade de piso e onde cada um se aplica
Três famílias dominam o mercado industrial e não são intercambiáveis. A grade eletrofundida usa fusão elétrica entre barra portante e barra de ligação, tem alta resistência mecânica por metro quadrado e é a escolha padrão para plataformas de manutenção, passarelas e coberturas de canaleta em siderurgia, papel e celulose e mineração. A grade prensada trava as barras por deformação mecânica, entrega acabamento mais uniforme e é comum onde a aparência importa. A grade em PRFV não conduz eletricidade, não enferruja e resiste a ácidos e álcalis, sendo padrão em estação de tratamento de efluentes, galvanoplastia, área de bateria e plataformas próximas de névoa salina.

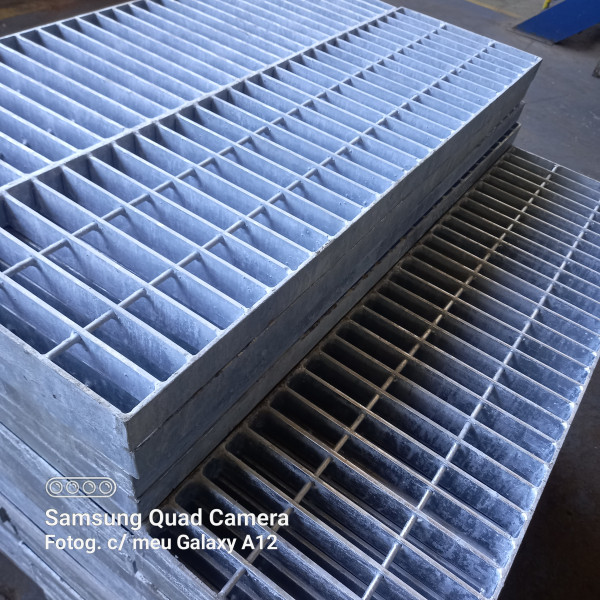

- Eletrofundida galvanizada: maior relação resistência/peso, aplicação industrial pesada e passarela sobre equipamento.
- Prensada: travamento mecânico, bom acabamento visual, uso em áreas técnicas visíveis e degraus.

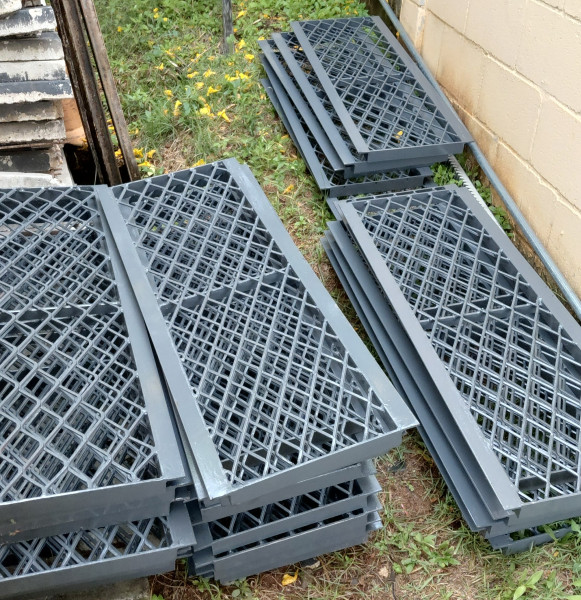

- PRFV moldada: isolante elétrica e resistente a ataque químico, indicada para ETE, área de decapagem e ambiente marinho.
- Inox 304 ou 316: usada em frigorífico, laticínio e farmacêutico, onde há lavagem diária com soda ou ácido peracético.
- Barra serrilhada tipo dente de serra: acréscimo de aderência em piso com óleo, graxa, água ou lama.
Como escolher malha, altura de barra e vão livre
O erro mais frequente na compra é pedir a grade pela metragem quadrada e pela espessura, ignorando o vão livre entre apoios. Uma mesma peça vence com folga um vão curto e flexiona de forma inaceitável num vão maior, porque a capacidade cai rapidamente à medida que a distância entre vigas cresce. O caminho correto é informar ao fornecedor três dados: vão livre real, carga distribuída esperada em kgf/m² e se haverá tráfego de roda de paleteira, empilhadeira ou carrinho. Carga distribuída e carga concentrada são critérios independentes, e é comum um painel aprovado em carga distribuída falhar sob a roda concentrada de uma paleteira carregada.
| Cenário de uso | Tipo indicado | Critério de carga dominante | Ambiente típico |
|---|---|---|---|
| Passarela e plataforma de manutenção | Eletrofundida galvanizada, barra serrilhada | Carga distribuída de pessoas e ferramenta | Indústria pesada, área externa coberta |
| Piso com trânsito de paleteira ou carrinho | Eletrofundida com malha reduzida | Carga concentrada de roda | Expedição, mezanino operacional |
| Cobertura de canaleta e ralo de processo | Eletrofundida com travamento antivandalismo | Carga concentrada e remoção frequente | Área de lavagem, pátio de utilidades |
| Área com respingo químico ou efluente | PRFV com granulado antiderrapante | Resistência química antes da carga | ETE, galvanoplastia, decapagem |
| Área de lavagem sanitária diária | Inox 304 ou 316 | Higienização e resistência a cloretos | Frigorífico, laticínio, farmacêutico |
| Rota de circulação acessível | Malha reduzida ou piso sólido sobreposto | Limite de fresta pela ABNT NBR 9050 | Área administrativa e de público |
Material e acabamento por ambiente: o que decide a durabilidade
A escolha do acabamento importa mais que a do aço em ambiente agressivo. A galvanização por imersão a quente conforme ABNT NBR 6323 forma camada de zinco sacrificial cuja vida útil é proporcional à massa de revestimento e à agressividade atmosférica: em ambiente interno seco ela dura décadas, enquanto em área com névoa ácida, respingo de efluente ou lavagem com produto clorado pode se consumir em poucos anos. Pintura sobre grade galvanizada só faz sentido com preparação específica de superfície, e grade pintada sem galvanização tende a corroer justamente nos pontos de solda entre barras. Quando o ambiente combina umidade constante e agente químico, o comparativo real deixa de ser aço barato contra aço caro e passa a ser aço contra PRFV, que elimina a corrosão eletroquímica ao custo de menor rigidez e maior deformação sob carga.
- Interno seco e sem processo químico: galvanizado padrão resolve com folga.
- Externo exposto a chuva e maresia: exigir massa de camada de zinco conforme ABNT NBR ISO 1461 e verificar borda cortada.
- Contato com ácido, álcali ou efluente: PRFV ou inox, nunca galvanizado como economia inicial.
- Área classificada com risco elétrico: PRFV pela característica isolante, avaliada junto ao responsável de segurança.
- Piso oleoso: superfície serrilhada ou com granulado, porque acabamento liso perde aderência rápido.
Modos de falha, fixação e montagem em obra
Grade de piso raramente falha por ruptura da barra; falha por instalação. Os problemas recorrentes são painel apoiado com comprimento de apoio insuficiente sobre a viga, ausência de clipe de fixação, o que faz o painel deslocar ou basculhar quando pisado na ponta, e recorte para passagem de tubulação executado em campo sem reforço de borda, que interrompe barras portantes e derruba localmente a capacidade da peça. Vibração de equipamento próximo solta fixação improvisada e gera ruído e desgaste da estrutura de apoio. Também é comum esquecer as cantoneiras de acabamento de borda, item que precisa entrar no orçamento desde o início para evitar corte e solda no canteiro, prática que ainda destrói a camada de galvanização na região afetada.
- Especifique clipes ou presilhas de fixação por painel e confirme a quantidade no orçamento.
- Peça recortes e furos feitos em fábrica, com reforço de borda, e não em campo.
- Verifique o comprimento mínimo de apoio do painel sobre a viga com o projetista da estrutura.
- Exija retoque de proteção anticorrosiva em qualquer corte ou solda feita após a galvanização.
- Considere o peso próprio por metro quadrado: painéis grandes deixam de ser içáveis por dois operadores.
O que define o preço e como montar o pedido de cotação
Não existe preço único de grade de piso porque o item é fabricado por medida. O custo por metro quadrado é movido principalmente pela quantidade de aço embutida, ou seja, altura e espessura da barra portante somadas à densidade da malha, pelo tipo de acabamento anticorrosivo, pelo volume comprado e pelo grau de industrialização do pedido. Painel padrão cortado na obra costuma sair mais barato por metro quadrado do que peças pequenas cortadas em fábrica, mas gera perda de material e retoque de galvanização. Inox e PRFV mudam de patamar de preço em relação ao aço galvanizado e só compensam quando a corrosão ou a segurança elétrica dominam a decisão. Ao cotar com vários fornecedores de grade de piso na mesma solicitação, padronize os dados para que as propostas sejam comparáveis.
- Metragem total e dimensões de cada painel, com o vão livre entre apoios.
- Carga de projeto: kgf/m² distribuído e existência de tráfego de roda com o peso do equipamento.
- Material e acabamento desejados: galvanizado, inox, PRFV, superfície lisa ou serrilhada.
- Quantidade e posição de recortes, furos e bordas com cantoneira.
- Acessórios de fixação, com tipo e quantidade por painel.
- Norma ou exigência de conformidade aplicável ao contrato, prazo de entrega e local de descarga.
Fornecedores, fabricação sob medida e documentação a exigir
O mercado brasileiro reúne fabricantes de grade metálica, moldadores de PRFV, serralherias estruturais e distribuidores que revendem painel padrão. A diferença prática aparece no pacote técnico: fabricante próprio entrega tabela de carga por altura de barra, malha e vão, além de certificado de galvanização; revendedor genérico costuma vender apenas o painel. Em obra de mezanino, plataforma ou passarela, o piso gradeado se integra à estrutura metálica de apoio e frequentemente é cotado junto com perfis estruturais de aço para vigamento e apoio, guarda-corpo e degraus, o que favorece a compra conjunta. Peça sempre a documentação que sustenta a especificação, porque ela é o que permite auditar o piso depois em inspeção de segurança.
- Tabela de carga admissível do fabricante para a combinação de malha, altura de barra e vão.
- Certificado ou relatório de galvanização com massa de camada de zinco conforme ABNT NBR 6323.
- Desenho de fabricação com posição de recortes, fixações e sentido das barras portantes.
- Ficha técnica de resistência química no caso de PRFV, indicando os agentes previstos.
- Nota fiscal com descrição completa do item, essencial para rastreabilidade em auditoria de NR-12.
Como a Soluções Industriais cobre este nicho
Para grade de piso, a plataforma reúne 3 fornecedores verificados, presentes desde 2024, além da curadoria Amplitude Industrial. 3 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.
| Cobertura por praça | Fornecedores |
|---|---|
| Nacional | 3 |
O que só a Soluções Industriais entrega neste nicho
- Compradores que informam o vão livre entre apoios recebem cotação técnica em menos etapas do que quem informa apenas metragem total.
- Pedidos de área de processo com contato químico migram de aço galvanizado para PRFV depois da primeira troca por corrosão.
- Recorte para passagem de tubulação é a principal causa de retrabalho em obra quando não vem com reforço de borda de fábrica.
- Fixação por clipe é subcotada: o orçamento chega sem presilha e o painel é improvisado com solda em campo.
- Área com circulação de pedestre e salto fino puxa demanda por malha reduzida ou chapa xadrez sobreposta.
- Frigorífico e indústria alimentícia cotam inox 304 mesmo com custo várias vezes maior que o galvanizado por causa da higienização diária.
- Painéis acima de aproximadamente 1,20 m de largura mudam a logística de montagem e passam a exigir içamento em vez de manuseio manual.
- Compra fracionada de peças cortadas costuma sair mais cara por metro quadrado do que painéis padrão cortados em obra.
Perguntas frequentes
Qual a diferença prática entre grade eletrofundida e grade prensada?
Na eletrofundida a barra de ligação é fundida à barra portante por corrente elétrica e pressão, formando uma junta de alta resistência mecânica. Na prensada o travamento é mecânico, por deformação a frio, o que gera acabamento mais uniforme. Para plataforma industrial pesada a eletrofundida é a escolha usual; a prensada aparece onde o aspecto visual e a regularidade da superfície pesam mais.
Como informo a carga correta ao fornecedor?
Informe dois valores separados: a carga distribuída em kgf/m², que cobre pessoas, materiais e equipamentos apoiados, e a carga concentrada de roda, se houver trânsito de paleteira, carrinho ou empilhadeira, com o peso por roda. Junto com o vão livre entre apoios, esses dados permitem que o fabricante selecione a altura da barra portante na tabela de carga. A verificação final da estrutura de apoio deve seguir ABNT NBR 8800 e ABNT NBR 8681, sob responsabilidade de profissional habilitado.
Grade de piso pode ser usada em rota de circulação acessível?
Sim, desde que a fresta do piso respeite os limites da ABNT NBR 9050 para rota acessível, o que na prática exige malha reduzida ou piso sólido sobreposto no trecho de circulação. Malhas abertas convencionais prendem roda de cadeira, ponteira de bengala e salto fino. Em áreas de público, o projeto de acessibilidade deve ser verificado antes da compra.
Vale a pena trocar galvanizado por PRFV?
Vale quando o fator dominante é ataque químico, umidade permanente ou risco elétrico, casos típicos de estação de tratamento de efluentes, galvanoplastia e área de baterias, onde o galvanizado exige troca precoce. O PRFV custa significativamente mais por metro quadrado e é menos rígido, deformando mais sob a mesma carga e vão. Em ambiente interno seco, a troca não se paga.
Preciso de guarda-corpo junto com o piso gradeado?
Em plataformas, passarelas e mezaninos com risco de queda, sim: a NR-35 trata da proteção contra queda em altura e a NR-12 exige proteção nas plataformas e passarelas de acesso a máquinas, incluindo guarda-corpo e rodapé. O rodapé também impede queda de ferramentas por entre as frestas. Esse conjunto deve constar do projeto assinado por profissional habilitado.
Posso cortar a grade na obra para passar tubulação?
Tecnicamente é possível, mas o recorte interrompe barras portantes e reduz a capacidade local da peça, motivo pelo qual o corte deve vir de fábrica com reforço de borda. Qualquer corte ou solda executado depois da galvanização remove a proteção de zinco e exige retoque anticorrosivo específico. Em pisos sujeitos a inspeção de segurança, recorte improvisado é apontamento recorrente.
Como os painéis são fixados na estrutura?
A fixação padrão é por clipes ou presilhas que prendem o painel à viga de apoio, dimensionados em quantidade por painel e por condição de vibração. Sem fixação, o painel pode deslocar ou basculhar quando pisado próximo à borda, um dos acidentes mais comuns com piso gradeado. Os acessórios de fixação devem ser cotados junto com os painéis, e não comprados depois.
O que exigir na entrega para comprovar a especificação?
Peça a tabela de carga admissível do fabricante para a combinação exata de malha, altura de barra e vão, o certificado ou relatório de galvanização com massa de camada de zinco conforme ABNT NBR 6323 e ABNT NBR ISO 1461, e o desenho de fabricação com recortes e sentido das barras portantes. Essa documentação é o que sustenta o piso em auditoria de NR-12 e em eventual perícia.
Qual o impacto do peso próprio na montagem?
O peso por metro quadrado cresce com a altura e a espessura da barra portante e com a densidade da malha, e define se o painel é manuseado manualmente ou precisa de içamento. Painéis grandes e de malha densa mudam a logística de instalação, o custo de mão de obra e até o frete. Dividir a mesma área em painéis menores costuma facilitar a montagem, ao custo de mais bordas e fixações.
