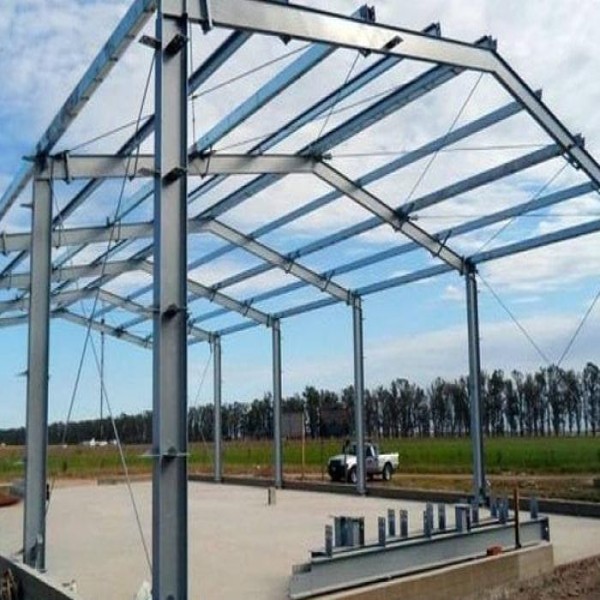

montagem de estrutura metálica

montagem de estrutura metálica

O que está dentro do escopo de uma montagem de estrutura metálica

O escopo típico começa no recebimento e conferência das peças no canteiro, contra a lista de materiais e a marcação dos desenhos de montagem, e termina no aceite geométrico da estrutura liberada para as etapas seguintes. Entre os dois extremos estão descarga e estocagem, pré-montagem no solo de treliças e módulos, içamento, prumo e alinhamento, aperto provisório, fechamento do contraventamento, aperto ou soldagem definitiva e retoque da proteção anticorrosiva. Definir por escrito o que é do montador e o que é do contratante — transporte, guindaste, energia, andaimes, fundação e chumbadores — é o que mais evita aditivo depois.

• Recebimento, conferência e estocagem das peças conforme lista de embarque e marcação da ABNT NBR 14611:2012
• Pré-montagem no solo de tesouras, treliças e módulos repetitivos
• Içamento, posicionamento, prumo, nível e alinhamento
• Ligações definitivas parafusadas ou soldadas em campo
• Escoramento e estaiamento provisórios até o fechamento do contraventamento
• Retoque de pintura e reparo de galvanização em soldas, cortes e regiões danificadas
• Relatório dimensional de aceite e as-built da estrutura montada

Sequência executiva: da conferência da fundação ao aperto definitivo

A montagem só começa depois do levantamento topográfico das fundações e da conferência dos chumbadores contra o gabarito de projeto: cota de arrasamento, distância entre eixos e projeção dos parafusos. Com a base liberada, monta-se primeiro o eixo de contraventamento que servirá de referência de prumo para os demais pórticos; a partir dele a estrutura cresce mantendo sempre um núcleo estável. As peças ficam em aperto provisório até que o conjunto esteja alinhado, e só então recebem o aperto definitivo ou a solda de campo, na ordem prevista pelo projeto de montagem para não introduzir distorção por retração da solda.

• Etapa 1 — as-built de fundação e chumbadores, com registro fotográfico e planilha de desvios
• Etapa 2 — pré-montagem de módulos no solo, reduzindo horas de trabalho em altura
• Etapa 3 — montagem do pórtico ou eixo contraventado de referência
• Etapa 4 — avanço com aperto provisório e estaiamento contínuo
• Etapa 5 — alinhamento geral, aperto/solda definitivos e liberação por eixo

Ligação parafusada ou soldada em campo: como decidir

A escolha da ligação de campo é a decisão que mais afeta prazo, custo de mão de obra e necessidade de inspeção. Ligação parafusada com parafusos de alta resistência da classe ASTM F3125 (antigas A325 e A490) é mais rápida, dispensa energia e permite montagem em qualquer clima, mas exige controle de aperto documentado e furação compatível. Solda de campo conforme a AWS D1.1 resolve geometrias complexas e emendas de grande porte, porém depende de procedimento e soldador qualificados, proteção contra vento e chuva e ensaios não destrutivos — em contratos industriais é comum exigir do montador sistema de qualidade em soldagem conforme a ABNT NBR ISO 3834-2. Como regra prática, projete a estrutura para parafusar em campo e soldar em oficina; cada emenda soldada em altura costuma custar várias vezes o equivalente parafusado.

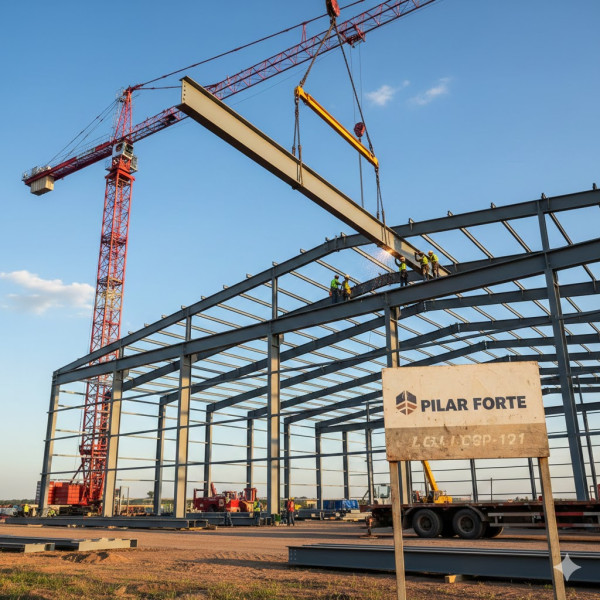

Plano de içamento e meios de acesso: o que realmente dimensiona o custo

O guindaste raramente é escolhido pelo peso da peça, e sim pelo peso no raio de operação exigido — e a carga de trabalho deve ficar com folga em relação à tabela de carga do equipamento para o raio e o comprimento de lança daquela configuração, prática consolidada nos planos de rigging elaborados segundo a ASME B30.5 e as exigências da NR-11 para movimentação de cargas e da NR-12 para os equipamentos. Cabos, cintas, manilhas e balancins entram com certificado e inspeção periódica. Quando o acesso é restrito ou a estrutura fica dentro de prédio existente, a alternativa é combinar guincho, talha e andaime multidirecional como plataforma de trabalho, o que reduz o custo de mobilização mas derruba a produtividade diária. Toda frente em altura precisa de ancoragem provisória para linha de vida e talabarte dimensionada conforme a ABNT NBR 16325-1:2014 — improvisar ponto de ancoragem em terça ou em peça não travada é uma das não conformidades mais comuns em auditoria de NR-35.

• Peça mais pesada e seu raio máximo de operação definem o porte do guindaste, não o peso total da obra
• Área de patolamento, capacidade do solo e interferências aéreas mudam a escolha do equipamento
• Duas peças pesadas isoladas podem justificar guindaste maior por um dia em vez de contrato mensal
• Acessórios de içamento com certificado, inspeção e identificação são exigência de contrato industrial
• Pontos de ancoragem provisórios conforme ABNT NBR 16325-1:2014 devem estar previstos no projeto de montagem

Erros de montagem que geram retrabalho e como preveni-los

A maior parte do retrabalho nasce antes do primeiro içamento: divergência entre o projeto estrutural do galpão em aço e o as-built das fundações, chumbadores fora de gabarito, peças enviadas sem marcação legível e falta de projeto de montagem que defina a ordem de fechamento dos contraventamentos. Em campo, os erros clássicos são liberar o aperto definitivo antes do alinhamento geral, montar treliça com a contraflecha invertida, cortar ou furar peça em obra sem autorização do calculista e deixar estrutura parcialmente montada sem estaiamento em período de vento forte. Cada uma dessas falhas tem prevenção barata — conferência dimensional, plano de montagem e checklist por eixo — e correção cara, que envolve desmontar, realinhar e refazer solda ou furação.

Particularidades por setor: obra nova, ampliação e planta em operação

Montar em terreno limpo, com guindaste circulando livre, é o cenário mais barato e o menos frequente. Ampliação de galpão existente impõe montagem junto a cobertura em uso, com içamento restrito e produtividade menor. Já a montagem de mezanino dentro de galpão em operação ou a intervenção em planta industrial ativa mudam a natureza do serviço: passam a valer permissão de trabalho, liberação de área, bloqueio de energia, trabalho a quente com vigia de fogo e, muitas vezes, janela noturna ou de parada programada. Em ambiente com risco de incêndio, a estrutura ainda pode exigir proteção passiva aplicada após a montagem, dimensionada segundo a ABNT NBR 14323:2013, o que precisa estar no cronograma desde o início. Em ambientes agressivos — litoral, frigorífico, área química — o esquema de pintura segue a categoria de corrosividade da ABNT NBR ISO 12944 ou opta-se por galvanização a fogo conforme a ABNT NBR 6323:2016, e nesse caso qualquer corte ou solda em campo exige reparo específico da camada de zinco.

O que define o preço da montagem de estrutura metálica

Montagem é normalmente orçada em R$ por quilograma montado ou como percentual sobre o custo da estrutura fornecida, e a variação entre propostas costuma vir de quatro fatores: produtividade esperada, mobilização de equipamentos, altura e condição de acesso, e exigências contratuais de qualidade e segurança. Estruturas repetitivas de galpão, com peças médias e içamento livre, rendem muito mais quilos por homem-hora do que estruturas industriais pesadas com muitas emendas soldadas e interferências. Por isso comparar propostas só pelo valor global engana: peça sempre a decomposição em mão de obra, equipamentos, mobilização, canteiro e prazo em dias úteis, e verifique se guindaste, andaimes, energia e retoque de pintura estão dentro ou fora do preço.

• Peso total e peso médio da peça — quanto mais leve e mais numerosa a peça, menor a produtividade em kg/homem-hora
• Quantidade de solda de campo em relação a ligações parafusadas
• Altura de montagem e necessidade de plataforma elevatória ou andaime além do guindaste
• Tempo de mobilização e permanência de guindaste, que costuma ser o item de maior peso no orçamento
• Distância da equipe até a obra: hospedagem, alimentação e deslocamento entram no preço
• Exigências extras de qualidade — ensaio não destrutivo, qualificação ISO 3834-2, relatório dimensional, as-built
• Regime de trabalho: obra livre em horário comercial versus janela noturna ou parada programada

Checklist para cotar montagem com fornecedores e o que exigir na proposta

Propostas comparáveis dependem de todos os fornecedores receberem o mesmo pacote de informação. Antes de abrir a cotação, reúna projeto executivo ou lista de materiais com peso total, peso da peça mais pesada, altura e vão, tipo de ligação prevista, endereço e condição de acesso do canteiro, prazo desejado e exigências normativas do contrato. Na análise, priorize empresas de montagem industrial com equipe própria, responsável técnico com ART, programa de segurança compatível com NR-18 e NR-35 e histórico em estruturas do mesmo porte — montador que só coordena terceirizados costuma repassar o risco de prazo ao contratante.

• Dados para enviar: peso total em kg, peso da peça mais pesada, altura, vão, número de pórticos e local da obra
• Informar se fundação e chumbadores já estão executados e se há as-built disponível
• Definir o que é fornecimento do contratante: guindaste, energia, andaimes, alojamento, vigilância
• Exigir na proposta: ART do responsável técnico, plano de montagem, plano de rigging e cronograma em dias úteis
• Exigir documentação de segurança: PT de trabalho em altura, treinamentos NR-35 e NR-11 válidos, ASO e ficha de EPI
• Pedir certificados de guindaste, cabos, cintas e manilhas e a qualificação de soldadores quando houver solda de campo
• Combinar o critério de aceite: relatório dimensional, tolerâncias de prumo e alinhamento e responsabilidade por retrabalho de fundação
