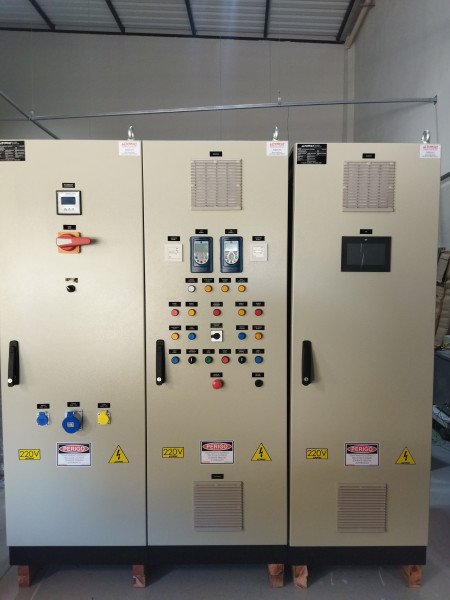

Painel Para Motores
Um painel para motores é um dispositivo essencial para o controle e proteção de motores elétricos. Com funcionalidades avançadas, esse equipamento oferece maior segurança, eficiência e controle sobre o funcionamento dos motores. Neste artigo, exploraremos o conceito, o funcionamento, os tipos disponíveis, as vantagens de utilizar um painel para motores e suas aplicações. Leia mais para entender por que esses painéis são tão importantes para garantir o bom desempenho dos motores elétricos e como eles podem otimizar o processo de automação industrial.
O que é um painel para motores?
Um painel para motores é um dispositivo eletrônico utilizado na automação industrial para controlar e proteger motores elétricos. Ele é responsável por gerenciar o funcionamento do motor, fornecer segurança e otimizar sua operação.
Basicamente, um painel para motores é uma estrutura que abriga componentes como disjuntores, contadores, relés, controladores, entre outros dispositivos. Esses componentes são conectados em circuitos elétricos e atuam em conjunto para controlar o motor.
O painel para motores oferece proteção contra sobrecargas, curtos-circuitos, falhas de fase e outras situações anormais que podem afetar o desempenho e a vida útil do motor. Além disso, também permite uma fácil operação e monitoramento do motor, facilitando ajustes de velocidade, acionamentos remotos e análise de dados.
Os painéis para motores podem variar em complexidade e recursos, dependendo das necessidades específicas de cada aplicação. Eles podem ser utilizados em diversos segmentos industriais, como automobilístico, químico, petroquímico, alimentício, entre outros.
Em resumo, um painel para motores é um componente essencial da automação industrial, garantindo o controle e a proteção de motores elétricos, proporcionando maior segurança, eficiência e confiabilidade nos processos industriais.
Como funciona um painel para motores?
Um painel para motores é projetado para controlar e monitorar o funcionamento de um motor elétrico. Ele utiliza uma combinação de dispositivos e componentes eletrônicos para garantir o controle adequado do motor e sua proteção contra falhas.
O funcionamento de um painel para motores envolve os seguintes elementos chave:
- Disjuntores: São responsáveis por proteger o motor contra sobrecargas elétricas e curto-circuitos. Eles interrompem a corrente elétrica em caso de anomalias, evitando danos ao motor.
- Contatores: Permitem o acionamento e o controle do motor. Eles energizam ou desenergizam o motor e podem ser ativados manualmente ou automaticamente.
- Relés de sobrecarga: Detectam correntes excessivas no motor e interrompem o circuito em caso de sobrecarga. Isso ajuda a proteger o motor contra danos e falhas futuras.
- Controladores lógicos programáveis (CLP): São utilizados em painéis mais avançados para aplicar lógica e controlar o motor de acordo com diferentes variáveis, como temperatura, velocidade ou pressão.
- Medidores e sensores: Permitem o monitoramento de variáveis essenciais, como corrente, tensão, temperatura e frequência do motor.
- Interface homem-máquina (IHM): É a interface utilizada pelo operador para controlar e monitorar o motor. Geralmente é uma tela de toque que fornece informações e permite a interação com o painel.
Em resumo, um painel para motores funciona através da combinação e integração de diversos componentes que garantem o controle preciso do motor e sua proteção contra falhas. Esses dispositivos funcionam em conjunto para proporcionar uma operação segura, eficiente e confiável do motor elétrico.
Quais os tipos de painel para motores existem?
Existem diferentes tipos de painéis para motores, cada um projetado para atender a requisitos específicos de controle e proteção. Os principais tipos de painéis para motores são:
Painel de Partida Direta
O painel de partida direta é o tipo mais básico de painel para motores e é utilizado para realizar a partida direta do motor. Ele consiste em dispositivos como disjuntor, contatores e relés, que permitem a partida do motor de forma direta, sem a necessidade de dispositivos adicionais.
Painel de Partida Estrela-Triângulo
O painel de partida estrela-triângulo é utilizado em motores de média e alta potência. Ele permite uma partida suave do motor, reduzindo o pico de corrente durante a partida, o que evita problemas de tensão na rede elétrica. Esse tipo de painel utiliza contatores especiais para realizar a partida em duas etapas: a partida em estrela (com menor corrente) e, em seguida, a partida em triângulo (com corrente nominal).
Painel de Inversor de Frequência
O painel de inversor de frequência é utilizado quando se deseja ter controle preciso da velocidade e do torque do motor. Ele consiste em um inversor de frequência, que permite variar a frequência e a tensão do motor, possibilitando o controle total da velocidade de rotação. Esse tipo de painel é usado em aplicações que exigem ajustes finos de velocidade e que permitem uma operação mais eficiente.
Painel de Compensação de Energia Reativa
O painel de compensação de energia reativa é utilizado para corrigir o fator de potência do motor. Ele ajuda a melhorar a eficiência energética e reduzir a demanda de energia elétrica. Esse tipo de painel possui bancos de capacitores que compensam a energia reativa gerada pelo motor, melhorando o fator de potência e reduzindo as perdas de energia na rede elétrica.
Além desses tipos principais, existem outros painéis para motores mais especializados, como painéis de partida progressiva, painéis de controle de temperatura e painéis de proteção contra explosão.
É importante selecionar o tipo de painel adequado com base nas necessidades específicas da aplicação e nas características do motor a ser controlado. Isso garantirá a operação segura, eficiente e confiável do motor elétrico.
Quais as vantagens de utilizar um painel para motores?
A utilização de um painel para motores oferece diversas vantagens para os sistemas de automação industrial. Veja a seguir algumas das principais vantagens:
- Maior segurança: Os painéis para motores garantem a proteção elétrica adequada, prevenindo contra sobrecargas, curtos-circuitos e outras situações anormais que podem ocorrer. Isso ajuda a garantir a segurança dos operadores, equipamentos e instalações.
- Maior controle e precisão: Com um painel para motores, é possível ter um controle preciso sobre a partida, parada, velocidade e direção de um motor elétrico. Isso permite ajustes finos e proporciona maior eficiência operacional.
- Melhor eficiência energética: Os painéis para motores possibilitam o controle adequado do motor, evitando o funcionamento em condições inapropriadas e otimizando o consumo de energia. Isso resulta em menor desperdício de energia e economia nas contas de eletricidade.
- Redução de custos: Com a implementação de um painel para motores, é possível reduzir os custos associados a falhas de equipamentos, paradas não programadas e manutenções corretivas. Além disso, a melhoria na eficiência energética também contribui para redução de gastos com energia elétrica.
- Aumento da vida útil do motor: Com a proteção adequada fornecida pelos painéis, os motores são menos suscetíveis a danos causados por situações anormais. Isso resulta em uma vida útil mais longa dos motores, evitando custos de substituição e aumentando a produtividade.
- Melhor monitoramento e diagnóstico: Os painéis para motores permitem o monitoramento contínuo de parâmetros elétricos e indicadores de desempenho do motor. Isso possibilita a detecção de possíveis falhas ou problemas antes que eles se tornem mais graves, permitindo intervenções proativas e redução de tempo de inatividade.
Em suma, a utilização de um painel para motores proporciona maior segurança, controle, eficiência energética e economia de custos. Além disso, permite o monitoramento adequado e ações preventivas para garantir o bom funcionamento e a vida útil dos motores elétricos.
