Tipos de robô industrial por cinemática e onde cada um compensa

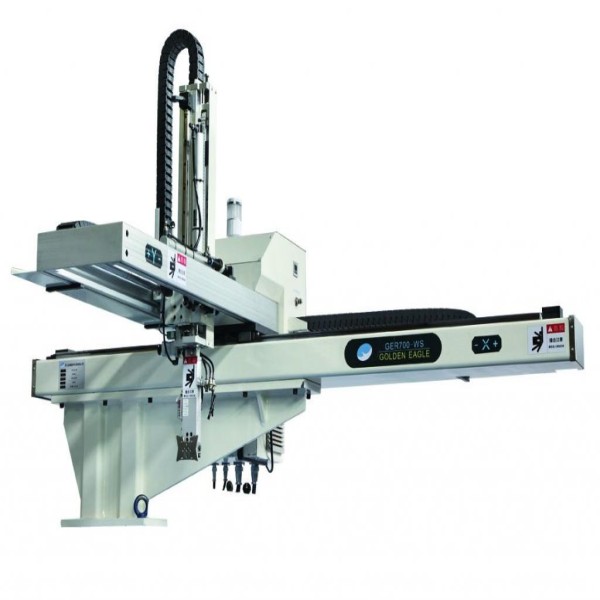

A arquitetura mecânica determina volume de trabalho, velocidade e preço muito antes da marca. O antropomórfico de 6 eixos é o mais versátil e domina solda a ponto, solda MIG, paletização e manuseio, porque alcança qualquer orientação dentro do envelope. O SCARA é rígido no eixo vertical e rápido no plano horizontal, ideal para inserção, parafusamento e montagem eletrônica. O delta, de cinemática paralela, entrega as maiores cadências em pick-and-place de peças leves, típico de alimentos e embalagem primária. O cartesiano ou pórtico cobre cursos longos com custo por metro menor, sendo comum em corte, dosagem e carga de máquina. O cobot troca velocidade por convivência com o operador e por instalação simplificada.

Como dimensionar payload, alcance e repetibilidade sem errar o modelo

O erro de especificação mais frequente é cotar o robô pela massa da peça. O payload declarado vale para a carga total na flange: peça, garra, sensores, mangueiras e cabos. Além da massa, o fabricante limita o momento de inércia e a distância do centro de massa até a flange — uma garra longa com peça leve pode estourar o limite antes que a balança acuse. A regra prática de projeto é reservar folga sobre a soma de peça e ferramenta, e recalcular quando a garra for dupla ou tiver troca rápida. No alcance, considere que a precisão e a rigidez caem perto do limite do envelope e que singularidades reduzem trajetórias úteis; dimensionar com o robô trabalhando no fim do braço quase sempre gera vibração e desgaste. Já a repetibilidade de catálogo, obtida conforme a ISO 9283, descreve o retorno ao mesmo ponto ensinado — não a exatidão absoluta de uma coordenada calculada por visão ou CAD, que exige calibração adicional.

• Some peça + garra + acessórios e trabalhe com folga sobre o payload nominal.
• Verifique momento de inércia e offset do centro de massa, não só a massa total.
• Dimensione o alcance com margem para não operar no limite do envelope.
• Separe repetibilidade (ISO 9283) de exatidão absoluta quando houver visão ou programação offline.
• Confira grau IP conforme ABNT NBR IEC 60529 se houver água, névoa de tinta, óleo ou pó.

Segurança da célula: NR-12, ISO 10218 e o que muda no projeto

Um robô entregue conforme a ISO 10218-1 não torna a instalação segura por si só: a conformidade recai sobre a célula completa, escopo da ISO 10218-2 e, no Brasil, da NR-12. O caminho técnico começa pela apreciação de risco segundo a ABNT NBR ISO 12100:2013, que identifica os perigos de esmagamento, projeção e energia residual, e desemboca no dimensionamento das funções de segurança pela ABNT NBR 14153:2022, definindo categoria e nível de desempenho de cada circuito. Na prática, isso se traduz em cercamento com intertravamento por chave de segurança, barreira optoeletrônica na entrada de peças, parada de emergência com relé de segurança e procedimento de bloqueio para manutenção. É esse conjunto que o auditor cobra — e é onde estoura o orçamento de quem cotou apenas o braço.

• Apreciação de risco documentada conforme ABNT NBR ISO 12100:2013.
• Funções de segurança com categoria e PL definidos pela ABNT NBR 14153:2022.
• Proteções fixas e móveis intertravadas conforme NR-12.
• Dispositivos optoeletrônicos e scanners para acessos frequentes.
• Manual, diagramas e laudo de conformidade assinados por profissional habilitado.

Cobot ou célula cercada: árvore de decisão

A escolha entre robô colaborativo e célula tradicional cercada não é ideológica, é de ciclo e de risco. Escolha o cobot quando o volume é médio ou baixo, o espaço fabril é escasso, o produto muda com frequência e o operador precisa interagir a cada poucos ciclos: a instalação é mais rápida e a programação por guiagem manual reduz dependência de integrador. Escolha a célula cercada com robô convencional quando o ciclo é o gargalo, quando há ferramenta perigosa por natureza — corte, solda, laser — ou quando o payload passa das faixas cobertas pelos colaborativos. O ponto que costuma ser omitido: o cobot só opera sem cercamento pleno depois de um estudo de força e pressão conforme a ISO/TS 15066, medido na aplicação real com a garra montada. Se a medição reprovar, a solução volta a exigir proteção perimetral e o ganho de espaço evapora. Em velocidade nominal, o cobot é sensivelmente mais lento que um antropomórfico equivalente, e essa perda precisa entrar no cálculo do ciclo antes da compra.

O que realmente define o preço: braço, garra, integração e software

Comprar robô industrial é comprar uma célula, não um equipamento avulso. O braço e o controlador formam apenas parte do investimento; somam-se a ferramenta de extremidade — garra pneumática, ventosa, magnética, tocha de solda ou dispensador —, a base e o dispositivo de fixação da peça, as proteções e dispositivos de segurança, o painel elétrico, a integração com o CLP da linha, a programação e o comissionamento. Também movem o preço o grau de proteção IP exigido pelo ambiente, o alcance e o payload da faixa escolhida, a adição de visão de máquina ou bin picking, o sétimo eixo em trilho e o pacote de software de aplicação. Em cotação, exija a separação desses itens: sem isso não há como comparar propostas de integradores diferentes, porque um pode estar incluindo cercamento e treinamento e o outro não.

Novo, usado, remanufaturado ou retrofit: TCO e payback

O mercado brasileiro oferece quatro caminhos e cada um carrega um risco diferente. O robô novo traz garantia, disponibilidade de peça e documentação completa para a NR-12. O usado tem entrada menor, mas pode chegar sem manual, sem backup de programa, com controlador fora de linha e sem histórico de manutenção — nesse caso o comprador assume integralmente a nova apreciação de risco e a adequação normativa. O remanufaturado por empresa especializada fica no meio-termo, com revisão de redutores e cabos e alguma garantia contratual. O retrofit troca o controlador de um braço mecanicamente sadio, alternativa razoável quando o problema é obsolescência eletrônica, não desgaste. Para o cálculo de payback, o denominador honesto não é só a mão de obra substituída: entram ganho de OEE, redução de refugo, estabilidade de ciclo e custo por hora parada. E o fator que mais desloca o TCO no Brasil raramente aparece na proposta — prazo de reposição de peça e cobertura de assistência técnica no seu estado.

Modos de falha e erros de especificação que aparecem depois do start-up

Boa parte dos problemas de célula robotizada nasce na cotação, não na operação. Payload subdimensionado gera alarme de sobrecarga em trajetória rápida e desgaste prematuro de redutor. Alcance apertado obriga a trabalhar próximo da singularidade, com movimentos bruscos e perda de repetibilidade. Grau IP incompatível permite entrada de névoa de tinta ou fluido de corte nos selos das juntas. Alimentação desorganizada de peças, sem visão ou dispositivo de posicionamento, transforma um ciclo teórico em paradas constantes. No lado elétrico, protocolo de comunicação divergente do CLP existente obriga a gateway extra e alonga o comissionamento. E há o erro mais caro de todos: contratar o braço por conta própria imaginando integrar depois com equipe interna sem experiência em segurança de máquinas — o custo de adequar a célula à NR-12 posteriormente costuma superar a economia obtida na compra separada.

• Sobrecarga por inércia de garra longa, mesmo com peça leve.
• Vibração e imprecisão por operar no limite do envelope de trabalho.
• Contaminação de juntas por IP incompatível com o ambiente.
• Paradas por alimentação de peças sem repetibilidade de posição.
• Comissionamento estendido por incompatibilidade de rede industrial.
• Retrabalho normativo por célula montada sem apreciação de risco prévia.

Como cotar com fornecedores e integradores: checklist e critérios

Uma cotação de robô industrial só volta comparável quando o comprador entrega o problema, não a solução pronta. Descreva a peça — massa, dimensões, material, geometria de pega —, o ciclo desejado, a forma de chegada e saída das peças, o espaço disponível, o ambiente e o CLP existente. Do fornecedor ou integrador, exija escopo aberto item a item e evidências de que sabe entregar conformidade. Vale verificar se ele já executou aplicação semelhante no seu setor, se dispõe de programadores próprios, qual o prazo de atendimento em campo e qual estoque de peças críticas mantém no país. A pergunta que separa proposta séria de proposta barata é simples: quem assina a apreciação de risco e o laudo de conformidade com a NR-12 ao final do projeto.

• Peça: massa, dimensões, material e ponto de pega.
• Ciclo alvo (peças por minuto ou hora) e regime de turnos.
• Layout disponível, altura livre e pontos de acesso do operador.
• Ambiente: pó, umidade, névoa oleosa, temperatura, sala limpa ou frigorífico.
• Protocolo de rede e modelo do CLP da linha.
• Escopo separado: braço, EOAT, segurança, painel, integração, treinamento.
• Documentação exigida: manual em português, diagramas, apreciação de risco e laudo NR-12 com responsável técnico.

Como a Soluções Industriais cobre este nicho

Para robô industrial, a plataforma reúne 3 fornecedores verificados, presentes desde 2018, além da curadoria Amplitude Industrial. 3 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Payload cotado sem somar garra, mangueiras e inércia é a causa mais comum de troca de modelo depois do pedido.
• Cotações comparáveis exigem informar peça, massa total na flange, alcance máximo, ciclos por minuto e grau IP do ambiente.
• Cobot só é colaborativo depois do estudo de força e pressão da ISO/TS 15066; sem ele, volta a exigir cercamento.
• Braço robótico costuma ser a menor parcela do investimento diante de garra, proteções, base e integração.
• Repetibilidade de catálogo é medida por ISO 9283 e não equivale à exatidão absoluta exigida em furação ou dispensação.
• Robô usado sem documentação de segurança obriga nova apreciação de risco e adequação à NR-12 antes de operar.
• Prazo de peça de reposição e assistência local pesam mais no custo por hora parada que a diferença de preço do braço.
• Definir o protocolo de rede industrial antes do pedido evita gateway extra e retrabalho no comissionamento.
