O que a calandra quebra célula faz e por que o termo confunde

O nome quebra célula circula no mercado com dois sentidos técnicos distintos e vale separá-los antes de cotar. No primeiro, mais comum em serralherias de cobertura e fábricas de telha, a máquina desfaz ou reconforma a célula de estampo do perfil — ou seja, trabalha a onda já formada da telha para curvá-la, aplainá-la ou ajustar seu raio sem esmagar a geometria. No segundo, herdado das linhas de laminação, quebra-célula designa o rolo quebrador que remove o patamar de escoamento da chapa recém-recozida, eliminando as linhas de Lüders que apareceriam na estampagem seguinte. São físicas diferentes: uma é curvamento por flexão progressiva, a outra é encruamento superficial controlado. Ao pedir orçamento, descreva a peça e o resultado esperado, não só o nome da máquina.

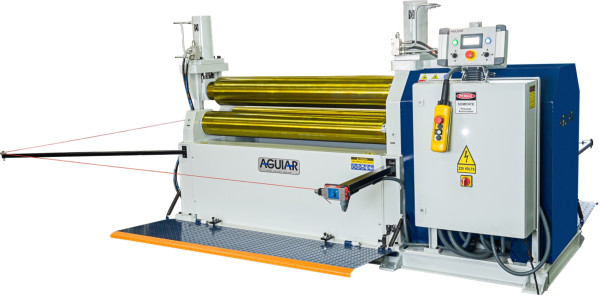

Arranjos de rolos: três rolos simétrico, assimétrico e quatro rolos

O arranjo define quanta ponta reta sobra na peça e quantas fixações o operador precisa. No três rolos simétrico, o rolo superior desce sobre dois inferiores fixos: é o mais barato e robusto, mas deixa pontas retas nas duas extremidades, que precisam de pré-dobra em prensa ou de corte posterior. No três rolos assimétrico, um rolo inferior é deslocado e permite pré-dobrar uma ponta virando a chapa, reduzindo perda. No quatro rolos, dois rolos laterais fazem a pré-dobra das duas extremidades sem retirar a chapa, o que aumenta repetibilidade e produtividade — e também o custo. Para peças abertas em curvatura suave, como a maioria das telhas curvas, o três rolos assimétrico resolve; para cilindros fechados com pouca ponta reta, o quatro rolos se paga em volume.

• Três rolos simétrico: menor custo, maior ponta reta residual, ideal para curvamento livre e trabalho variado.
• Três rolos assimétrico: pré-dobra de uma ponta por vez, bom equilíbrio entre preço e aproveitamento de chapa.
• Quatro rolos: pré-dobra das duas pontas numa fixação, melhor repetibilidade, indicado para série.
• Rolo superior basculante: item que permite retirar a peça fechada e que muitos orçamentos omitem.

Como escolher pela chapa e pela geometria do perfil

A capacidade de catálogo é sempre condicional. Uma máquina anunciada para 3 mm normalmente refere-se a aço de baixo carbono com limite de escoamento próximo ao do ASTM A36; ao trocar por um aço de maior resistência, a espessura admissível cai proporcionalmente ao aumento do escoamento, e a mesma máquina passa a exigir mais passes ou simplesmente não fecha o raio. Chapa inox austenítica encrua durante a conformação e retorna mais, exigindo sobrecurvamento. Chapa galvanizada ou pré-pintada impõe outra restrição: rolo com superfície bruta marca o revestimento, o que obriga rolo retificado, revestimento de poliuretano ou filme de proteção — decisão que muda o custo de manutenção, porque revestimento elastomérico é consumível. Sempre informe material, espessura, limite de escoamento, largura da peça e o raio final desejado.

O que define o preço e o que exigir no orçamento

Não existe preço de tabela nesse tipo de equipamento, mas os fatores que movem a proposta são previsíveis. Largura útil e espessura elevam o custo de forma não linear, porque exigem rolo de maior diâmetro, eixo mais robusto e estrutura mais pesada — dobrar a espessura admissível custa muito mais que dobrar a largura. Acionamento hidráulico com bomba, comando por CLP e posicionamento com leitura digital sobem faixa em relação ao acionamento mecânico por motorredutor com ajuste manual por fuso. Rolos revestidos, motorização dos rolos laterais, basculamento do rolo superior e conjunto de proteções conforme NR-12 entram como itens que quase sempre aparecem separados na proposta. Máquina usada custa menos e traz junto o passivo de adequação. Ao cotar, reúna a lista abaixo: ela evita propostas incomparáveis entre fornecedores.

• Espessura máxima e o limite de escoamento do aço que você realmente usa.
• Largura útil dos rolos e a maior peça prevista.
• Menor raio ou diâmetro final exigido na peça.
• Material e acabamento da chapa (galvanizado, pré-pintado, inox, alumínio).
• Tipo de perfil, quando for telha ou peça já conformada.
• Produção estimada por turno e número de passes aceitável.
• Tensão e fase da rede disponível na fábrica.
• Escopo de segurança NR-12 incluso, com documentação e ART.
• Prazo de entrega, garantia, disponibilidade de peças de reposição e assistência técnica na região.

Modos de falha, manutenção e adequação à NR-12

Os problemas recorrentes têm origem previsível. Peça saindo cônica ou torcida quase sempre é paralelismo dos rolos fora de ajuste ou alimentação desalinhada, não falta de força. Marca longitudinal na chapa indica rolo com carepa incrustada ou dano superficial. Raio que abre depois de solto é retorno elástico mal compensado, corrigido com sobrecurvamento e mais passes, não com pressão excessiva num único passe — forçar carga além do projeto flexiona o eixo e produz curvatura em barril no meio da peça. Sobrecarga repetida mata rolamento dos eixos e vaza pelas guarnições da unidade hidráulica, os dois itens de reposição mais pedidos. Na rotina, valem inspeção de folga dos mancais, controle de nível e troca do fluido hidráulico, limpeza dos rolos ao fim do turno e teste funcional do circuito de parada de emergência. Em máquina usada, orce a adequação de segurança antes de fechar a compra, com proteção da zona de aperto, comando conforme categoria definida na ABNT NBR 14153 e laudo assinado por profissional habilitado — é o item que costuma inviabilizar a economia aparente do equipamento de segunda mão.

O que só a Soluções Industriais entrega neste nicho

• Compradores de calandra quebra célula quase sempre chegam com a largura da telha, não com a espessura da chapa — e é a espessura que define a máquina.
• Pedidos com chapa galvanizada ou pré-pintada mudam o orçamento: exigem rolo polido ou revestido para não marcar o revestimento.
• Cotações de serralheria de cobertura costumam vir junto com perfiladeira e prensa, indicando compra de linha e não de máquina isolada.
• Orçamento sem informar o limite de escoamento do aço gera divergência de capacidade entre fornecedores na mesma potência.
• Demanda relevante por máquina usada com pedido explícito de adequação à NR-12 e laudo de responsável técnico.
• Quantidade de passes aceitável pelo cliente é o dado que separa uma máquina barata de uma dimensionada para produção.
• Checklist de cotação recorrente: espessura, largura útil, tipo de perfil, material da chapa, produção por turno e tensão da rede.
• Peças de reposição mais pedidas no nicho são rolamentos dos eixos e componentes da unidade hidráulica, não os rolos.
