Bandeja para rack

Tipos de bandeja para rack e o que cada uma resolve

A bandeja fixa de dois pontos, também chamada de cantilever, é aparafusada apenas nas colunas frontais e serve para equipamentos leves e pouco profundos. A bandeja fixa de quatro pontos apoia-se nas colunas frontais e traseiras e é a escolha para cargas maiores ou equipamentos que ocupam quase toda a profundidade do gabinete. A bandeja deslizante corre sobre corrediças telescópicas e é usada como posto de operação com teclado e monitor ou para acesso frontal a equipamentos que precisam ser puxados. Já a bandeja ventilada, com chapa perfurada, é indicada quando o equipamento apoiado dissipa calor e o rack não tem ventilação forçada dedicada. Quando o equipamento precisa circular entre salas, a solução deixa de ser acessório de rack e passa a ser uma bandeja móvel sobre carrinho.

• Fixa de 2 pontos: leve, de menor profundidade, montagem rápida em qualquer rack de parede.
• Fixa de 4 pontos: maior capacidade e estabilidade, exige compatibilidade com a profundidade do gabinete.
• Deslizante: acesso frontal e uso como bancada de operação, com curso limitado pelas corrediças.

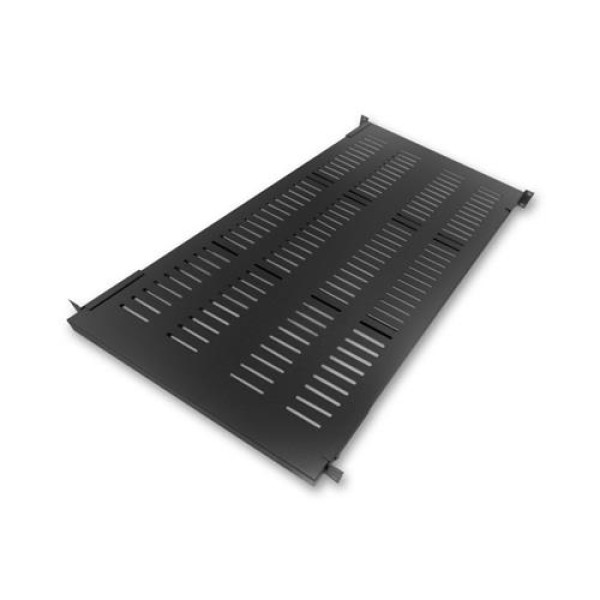

• Ventilada: área perfurada para dissipação, indicada em racks fechados de CFTV e telecom.
• Sob medida: profundidade, recortes e furação especiais para equipamentos fora de padrão.

Medidas, U e profundidade: como garantir a compatibilidade

A largura de 482,6 mm é padronizada, mas a profundidade não. Um rack de parede de 470 mm de profundidade externa não aceita bandeja de 550 mm, e um rack de piso de 1000 mm pode deixar a bandeja de 450 mm 'flutuando' no meio do gabinete. A medida que importa no orçamento é a distância entre as faces internas das colunas frontais e traseiras, e não a profundidade externa do rack. A altura é sempre múltipla de 44,45 mm conforme a ANSI/EIA-310-D, e a folga de 1U acima do equipamento apoiado costuma ser suficiente para conectores e ventilação natural.

Carga real: por que 2 pontos e 4 pontos não são intercambiáveis

A capacidade declarada em catálogo pressupõe carga distribuída e apoiada no centro da bandeja. Em bandejas de dois pontos, a carga admissível costuma ficar em faixas baixas, porque toda a solicitação vira momento fletor nas colunas frontais; em bandejas de quatro pontos, com apoio traseiro, a mesma chapa trabalha bem acima disso. A heurística prática é somar o peso do equipamento mais o peso de fontes, cabos e conectores pendurados e trabalhar com folga de pelo menos 30% sobre esse total — equipamento apoiado na borda frontal reduz drasticamente a capacidade útil. Quando a carga real passa de uma centena de quilos por nível ou os itens são caixas e ferramentas de almoxarifado, o caminho é uma prateleira industrial dimensionada para carga de armazém, não uma bandeja de 1U.

• Peça ao fornecedor a carga admissível com a condição de ensaio (distribuída ou concentrada).
• Confira a espessura da chapa: #1,2 mm e #1,5 mm têm comportamento diferente sob a mesma carga.
• Em bandeja deslizante, a capacidade é limitada pela corrediça, não pela chapa.
• Equipamento profundo em bandeja curta cria balanço frontal e antecipa a deformação.

Material e acabamento conforme o ambiente de instalação

Em sala técnica climatizada, o aço carbono com pintura epóxi a pó resolve com folga e é a referência de custo do mercado. Fora desse cenário, o critério muda: subestações e casas de máquinas favorecem a zincagem por imersão a quente conforme a ABNT NBR 6323:2016; hospitais, laboratórios e indústria de alimentos, onde há lavagem e sanitização, puxam o inox AISI 304; racks outdoor com invólucro classificado pela ABNT NBR IEC 60529 pedem acessórios internos com o mesmo nível de proteção anticorrosiva. Independentemente do ambiente, a aderência da pintura pode ser verificada pelo ensaio de corte em grade da ABNT NBR 11003:2009 — é um dado objetivo para comparar dois fornecedores que oferecem 'bandeja pintada' pelo mesmo preço.

Erros de especificação que travam a montagem do rack

A maior parte dos problemas não é a bandeja, é o entorno. O primeiro erro é comprar pela profundidade externa do rack e descobrir na obra que as colunas traseiras estão recuadas. O segundo é ignorar o tipo de furação da coluna: furação quadrada exige porca gaiola, furação rosqueada exige parafuso direto e furação redonda lisa exige conjunto específico — cada bandeja consome também um kit de fixação para rack com porcas gaiola e parafusos M6, item quase sempre esquecido no pedido. O terceiro é empilhar bandejas fechadas em um rack sem ventilação, criando bolsão de calor acima da faixa recomendada. E o quarto é montar bandeja metálica sem garantir a continuidade elétrica com a estrutura, contrariando a equipotencialização exigida pela ABNT NBR 5410:2004. Vale lembrar que a sustentação de chicotes e eletrodutos acima do rack costuma ser resolvida com perfilado perfurado fixado ao teto, e não pela própria bandeja.

O que define o preço e o que informar no orçamento

Bandeja para rack é item de baixo ticket unitário e alta sensibilidade a volume: o mesmo desenho cotado em 5 e em 200 unidades muda de patamar de preço. Os fatores que mais movem o valor são a espessura da chapa, a profundidade (que consome mais material e exige reforço), o tipo de acabamento, a presença de corrediças telescópicas, o puncionamento de ventilação e qualquer desvio do padrão de catálogo, como cor especial ou recorte para passagem de cabos. Como não há preço de tabela útil em B2B, o caminho é padronizar o pedido e comparar propostas equivalentes.

• Modelo do rack, altura em U e distância interna entre colunas frontais e traseiras.
• Tipo de furação da coluna (quadrada, redonda ou rosqueada) e se o kit de fixação está incluso.
• Peso e dimensões do equipamento que será apoiado, com a condição de carga.
• Tipo construtivo: fixa de 2 ou 4 pontos, deslizante ou ventilada.
• Material, acabamento e cor (RAL ou padrão do fornecedor).
• Quantidade total, prazo de entrega e necessidade de fornecimento parcelado por obra.
• Exigência de laudo, certificado de material ou ensaio de aderência de pintura, quando aplicável.

Bandeja sob medida e fornecimento em volume para integradores

Integradores de CFTV, automação, telecom e broadcast raramente compram uma unidade: compram lotes padronizados para várias obras, e nesse regime a decisão passa a ser de padronização — uma única profundidade e um único acabamento reduzem estoque e erro de campo. Quando o gabinete é fora de padrão, tem coluna em posição atípica ou o equipamento exige recortes, o projeto migra para um rack especial com bandejas desenhadas junto da estrutura, o que elimina adaptações improvisadas em obra. Nos postos em que a bandeja deslizante vira superfície de trabalho com teclado e monitor, a altura de instalação deve considerar as exigências ergonômicas da NR-17 para o operador, e não apenas a folga disponível no rack.

O que só a Soluções Industriais entrega neste nicho

• Profundidade útil entre colunas frontais e traseiras é a medida que o comprador mais esquece de informar na cotação.
• Bandejas de 2 pontos e de 4 pontos ocupam o mesmo 1U mas trabalham em faixas de carga muito diferentes.
• Espessura da chapa (#1,2 mm x #1,5 mm) explica a maior parte da diferença de preço entre bandejas aparentemente iguais.
• Porcas gaiola e parafusos M6 raramente vêm com a bandeja e costumam ser o item que atrasa a montagem.
• Rack com coluna de furação rosqueada exige parafuso diferente do rack com furação quadrada — erro comum em reposição.
• Demanda por bandeja ventilada cresce em racks fechados de CFTV, onde o gravador dissipa calor sem ventilação forçada.
• Compra em volume para obra e integrador muda o eixo de negociação: lote, prazo de entrega e padronização de cor.
• Ambientes de subestação, hospital e frigorífico puxam versões galvanizada ou inox, fora do aço pintado padrão.
