O osciloscópio é um instrumento fundamental utilizado para a visualização de sinais elétricos. Essa ferramenta permite que engenheiros, técnicos e estudantes analisem formas de onda em tempo real, oferecendo uma representação gráfica que facilita a compreensão do comportamento dos circuitos elétricos. Neste texto, abordaremos suas características, benefícios e aplicações práticas.
O que é um Osciloscópio?
Um osciloscópio é um dispositivo que captura e exibe sinais elétricos em um formato gráfico. Ele mostra variações de tensão ao longo do tempo, representando essas mudanças em um gráfico bidimensional. A tensão é plotada no eixo vertical, enquanto o tempo é representado no eixo horizontal.

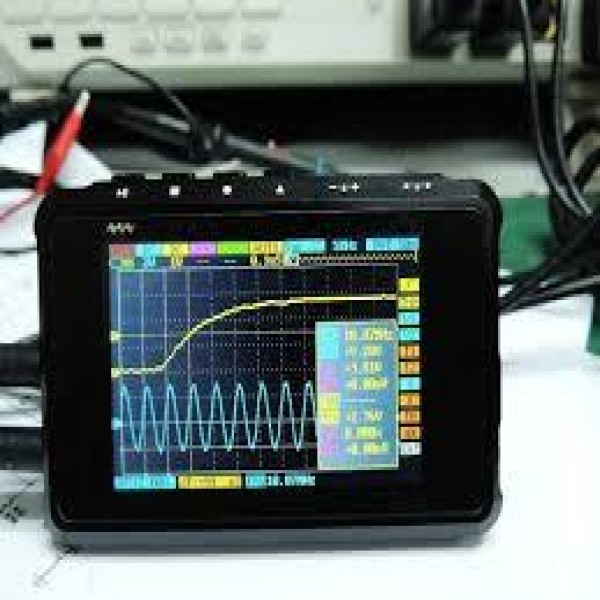

Além dos osciloscópios analógicos, existem também os digitalizados, que oferecem vantagens adicionais, como armazenamento de dados e análise avançada. Os modelos mais modernos vêm equipados com telas LCD e funcionalidades de conectividade, facilitando a transferência de dados.
Principais Benefícios do Uso de Osciloscópios
Os osciloscópios oferecem uma série de vantagens que são essenciais para o trabalho em diversas áreas técnicas e científicas. Alguns dos principais benefícios incluem:
- Visualização em Tempo Real: Permitem a análise de sinais em tempo real, o que é crucial para diagnósticos rápidos.
- Análise de Formas de Onda: Facilitam a observação de formas de onda complexas e suas variações ao longo do tempo.
- Diagnóstico de Falhas: Auxiliam na identificação de problemas em circuitos eletrônicos, como ruídos e interferências.
- Manutenção Preditiva: Possibilitam a análise de desempenho, ajudando na manutenção de equipamentos antes que falhas ocorram.
- Educação e Aprendizado: São ferramentas didáticas valiosas para estudantes de eletrônica e engenharia.
Como Funciona um Osciloscópio?
O funcionamento do osciloscópio baseia-se na conversão de sinais elétricos em representações visuais. O processo envolve várias etapas:
- Captura do Sinal: O sinal elétrico é capturado por sondas, que convertem a tensão em uma forma que o osciloscópio possa ler.
- Processamento do Sinal: O sinal é então processado, onde é amplificado e digitalizado (nos modelos digitais).
- Exibição: Por fim, o sinal processado é exibido na tela do instrumento, permitindo a análise.

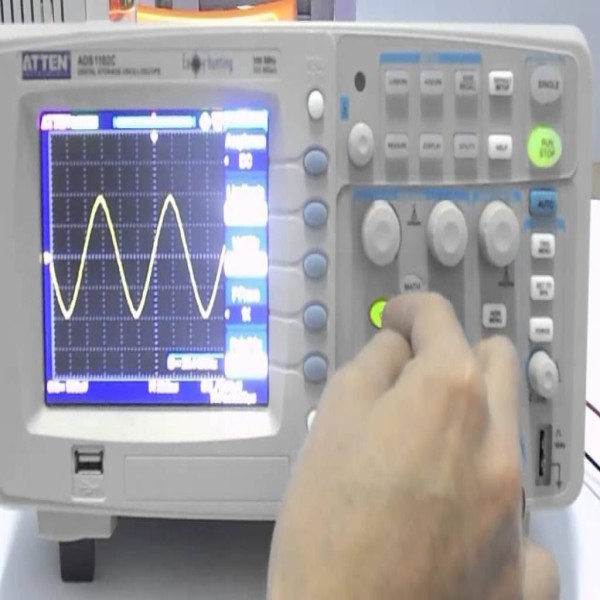

Os ajustes na escala de tempo e tensão podem ser feitos diretamente no painel do dispositivo. Isso permite ao usuário otimizar a visualização do sinal.
Aplicações Práticas do Osciloscópio
O osciloscópio é amplamente utilizado em diversas áreas, incluindo:
- Engenharia Eletrônica: Para testar e analisar circuitos eletrônicos, avaliando o desempenho de componentes.
- Manutenção Industrial: Para monitorar maquinaria e sistemas elétricos, identificando falhas antes que se tornem críticas.
- Pesquisa e Desenvolvimento: Usado em laboratórios para pesquisa de novas tecnologias e experimentos.
- Educação: Ferramenta essencial em aulas práticas de eletrônica, proporcionando aprendizado em tempo real.
Dicas para Escolher um Osciloscópio
Ao escolher um osciloscópio, é essencial considerar alguns fatores:
- Banda Passante: Quanto maior a banda passante, mais complexo pode ser o sinal que você conseguirá captar.
- Taxa de Amostragem: Determine a taxa de amostragem necessária para capturar sinais rápidos sem perder detalhes.
- Número de Canais: Osciloscópios com múltiplos canais permitem a comparação de diferentes sinais simultaneamente.
- Recursos Adicionais: Procure por funções como análise FFT, armazenamento de formas de onda e conectividade USB.
Conclusão
O osciloscópio é um instrumento vital para a análise de sinais elétricos em diversas áreas da engenharia e da ciência. Sua capacidade de fornecer visualizações em tempo real permite diagnósticos precisos e eficientes. Além disso, sua versatilidade e aplicabilidade em diferentes setores fazem dele uma ferramenta indispensável.
Ao escolher um modelo, considere suas necessidades específicas e assegure-se de que o equipamento atenda a todos os requisitos de seu trabalho. Com o osciloscópio, a precisão e a eficiência na análise de circuitos elétricos estão garantidas.
