O que entra em um projeto luminotécnico e o que fica de fora

Um projeto de iluminação completo não é uma planta com bolinhas indicando luminárias. Ele reúne memorial descritivo com os critérios normativos adotados por ambiente, cálculo luminotécnico em software com arquivos fotométricos reais, planta de layout com posição e altura de montagem, detalhamento de circuitos e comandos e a lista de materiais especificada. Fica de fora do escopo luminotécnico puro o dimensionamento de quadros, proteções e alimentadores, que pertence ao projeto elétrico conforme a ABNT NBR 5410:2004, e a execução da instalação. Quando o comprador contrata apenas o cálculo e supõe que o elétrico veio junto, a obra para na hora de puxar circuito para dimerização.

• Memorial descritivo com iluminância, UGR, IRC e uniformidade por ambiente
• Cálculo em software com curvas isolux, falsa cor e pontos de medição
• Planta de layout com altura de montagem e orientação das luminárias
• Lista de materiais com fabricante, modelo, fluxo, potência e grau IP
• ART ou RRT registrada em nome do responsável técnico

Como escolher a modalidade de projeto conforme o ambiente

A palavra projeto de iluminação cobre modalidades com critérios de aceitação diferentes, e a primeira decisão de sourcing é dizer ao projetista qual delas você precisa. Interiores de trabalho seguem a ABNT NBR ISO/CIE 8995-1:2013 e priorizam controle de ofuscamento. Galpões e áreas fabris pesam altura de montagem, manutenção e grau IP, e frequentemente convivem com equipamentos de movimentação e ventilação que ocupam o mesmo plano do teto, o que exige compatibilizar o layout luminotécnico com a instalação de exaustores e ventiladores industriais no forro. Vias e pátios entram na ABNT NBR 5101:2018, por classe de via. Canteiros e obras temporárias resolvem-se com equipamento móvel, e a comparação entre projeto fixo e torre de iluminação para frentes de obra temporárias costuma ser o primeiro corte de custo. Iluminação cênica e comercial persegue contraste e destaque, não uniformidade.

Parâmetros de referência por ambiente antes de pedir orçamento

Chegar à cotação sabendo a ordem de grandeza da iluminância exigida evita proposta superdimensionada e evita aceitar economia que vira não conformidade. Os valores abaixo são referências usuais de projeto conforme a lógica da ABNT NBR ISO/CIE 8995-1:2013 e servem para conversar com o projetista, nunca para dispensar o cálculo, que depende de geometria, refletâncias e fator de manutenção do seu local específico. Note que ambientes de inspeção visual e de trabalho fino puxam simultaneamente iluminância alta, IRC elevado e UGR baixo, combinação que muda a família de luminária e o custo unitário.

Iluminação de emergência e o processo de aprovação

A iluminação de emergência tem norma própria, a ABNT NBR 10898:2013, e entra no processo de licenciamento junto ao Corpo de Bombeiros do estado, cujas instruções técnicas complementam a norma federal. O projeto precisa definir o sistema, se blocos autônomos, central de baterias ou grupo gerador, a autonomia mínima, o aclaramento das rotas de fuga e a sinalização de saída. Prazo é o ponto crítico do sourcing: a exigência costuma aparecer quando o AVCB já está em análise, e o projetista precisa entregar peças no formato aceito pelo órgão local. Ao cotar, pergunte se o escritório já protocolou processos naquele estado e se o preço inclui o acompanhamento de exigências e as revisões após análise.

O que define o preço do projeto de iluminação

Honorário de projeto luminotécnico não tem tabela única, mas responde a fatores previsíveis. Área e número de ambientes distintos são o eixo principal, porque cada tipologia exige um cálculo próprio. Complexidade normativa pesa em seguida: área classificada segundo a ABNT NBR IEC 60079-14, iluminação de emergência com aprovação em bombeiros e projeto viário pela ABNT NBR 5101:2018 elevam o valor bem acima de um escritório aberto de mesma metragem. Sistemas de controle DALI ou 0-10V com endereçamento e cenas acrescentam detalhamento e horas. Também mudam o preço a exigência de compatibilização com projetos de arquitetura, ar-condicionado e estrutura, o número de revisões incluídas e a presença de visita técnica, medição pós-obra e ART. Levantamento em edificação existente sem planta atualizada é o item que mais estoura orçamento, porque exige medir e redesenhar antes de calcular.

• Área total, pé-direito e quantidade de tipologias de ambiente
• Modalidade e norma aplicável, com área classificada e emergência no topo do custo
• Sistema de controle previsto, de simples interruptor a DALI com cenas
• Levantamento de campo e redesenho quando não há planta em DWG confiável
• Número de revisões, compatibilização com outras disciplinas e ART ou RRT inclusa
• Escopo pós-obra: acompanhamento de instalação e comissionamento com luxímetro

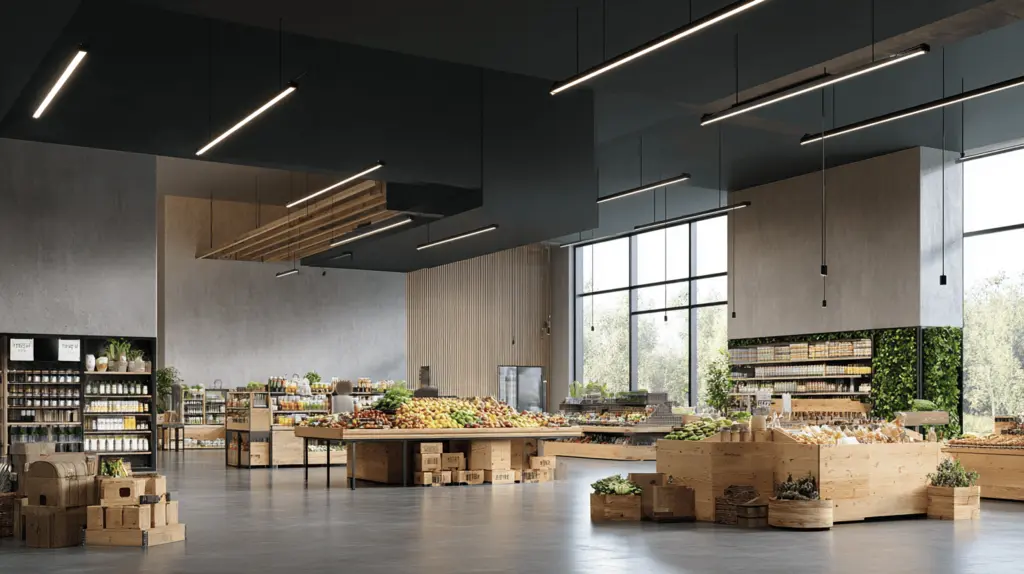

Retrofit, eficiência energética e cálculo de payback

Boa parte da demanda por projeto de iluminação nasce de retrofit, quando a planta troca fontes antigas por LED. O erro comum é comprar por equivalência de potência sem recalcular: luminárias com distribuição fotométrica diferente mudam uniformidade e ofuscamento mesmo mantendo o lux médio. O projeto de retrofit deve comparar a densidade de potência instalada em watts por metro quadrado antes e depois, considerar horas anuais de operação e tarifa efetiva da unidade consumidora, e incorporar a economia adicional de sensores de presença e dimerização por luz natural na lógica da ABNT NBR 15215. Some ao cálculo a redução de manutenção, já que troca de lâmpada em altura envolve equipamento de acesso e parada de produção. E use a curva de manutenção do fluxo, tipicamente informada como L70 ou L80, para verificar se a iluminância continuará conforme a ABNT NBR ISO/CIE 8995-1:2013 ao fim do período contratado, e não apenas no dia da entrega.

Erros de especificação que reprovam o projeto

Os modos de falha em iluminação são recorrentes e quase sempre detectáveis antes da compra. O mais frequente é o memorial que cita a NBR 5413 como norma vigente, sinal de material desatualizado, já que ela foi cancelada e substituída pela ABNT NBR ISO/CIE 8995-1:2013. O segundo é o cálculo feito com luminária genérica de biblioteca do software, sem arquivo fotométrico IES ou LDT do modelo realmente cotado, o que torna o resultado incomparável com o que será instalado. O terceiro é adotar fator de manutenção otimista, entregando ambiente conforme na inauguração e subiluminado dois anos depois. Também aparecem com frequência o descuido com UGR em ambientes com monitores, o grau IP insuficiente em áreas de lavagem e frigoríficas, a compatibilização ignorada com sprinklers e dutos, e a ausência de plano de manutenção e acesso para limpeza das luminárias em pé-direito alto.

• Memorial baseado em norma cancelada, sem referência à ABNT NBR ISO/CIE 8995-1:2013
• Cálculo sem arquivo fotométrico do modelo efetivamente especificado
• Fator de manutenção irreal e ausência de análise L70 ou L80
• UGR não verificado em salas com monitores e trabalho de leitura
• IP e IK abaixo do exigido pelo ambiente, incluindo áreas de lavagem e impacto
• Falta de previsão de acesso seguro para limpeza e troca em altura

Como contratar o projetista e o que exigir na proposta

O critério decisivo na escolha do escritório é a entregabilidade verificável, não o valor global. Peça que a proposta liste nominalmente os documentos que serão entregues, o software de cálculo utilizado, a norma aplicada por ambiente e o compromisso de emissão de ART no CREA ou RRT no CAU em nome de profissional habilitado. Verifique o registro da empresa e do responsável técnico no conselho e peça um exemplo de memorial anterior com a página de resultados do cálculo. Deixe explícito no contrato o critério de aceitação, que é a medição de iluminância com luxímetro calibrado nos pontos indicados pelo projeto, com tolerância combinada em relação ao valor calculado. Reúna previamente os dados abaixo: propostas cotadas sobre a mesma base ficam comparáveis e o prazo cai.

• Planta baixa em DWG atualizada, com pé-direito e cortes relevantes
• Uso de cada ambiente, tarefa executada e turnos de operação
• Acabamentos e refletâncias previstas de teto, parede e piso
• Restrições de forro, estrutura, dutos e sprinklers
• Tensão disponível, quadros existentes e sistema de controle desejado
• Exigências específicas: área classificada, emergência para AVCB, certificação ou padrão corporativo
• Necessidade de ART ou RRT, acompanhamento de obra e comissionamento

O que só a Soluções Industriais entrega neste nicho

• Comparação direta entre projetistas que entregam arquivo DIALux evo com falsa cor e os que entregam apenas planta com posições de luminária.
• Registro de que grande parte dos memoriais recebidos ainda cita a ABNT NBR 5413, cancelada e substituída pela ABNT NBR ISO/CIE 8995-1:2013.
• Checklist de cotação com os dados que reduzem retrabalho: planta baixa em DWG, pé-direito, refletâncias de piso/parede/teto, tipo de tarefa por ambiente e tensão disponível.
• Diferença de escopo e honorários entre projeto luminotécnico isolado e pacote com projeto elétrico NBR 5410 e emergência NBR 10898.
• Faixa de honorários praticada por metro quadrado e por complexidade, com o efeito de área classificada Ex e sistemas DALI sobre o valor.
• Exigência de arquivos fotométricos IES ou LDT de fabricante real no cálculo, em vez de luminária genérica de biblioteca.
• Levantamento de fator de manutenção adotado nas propostas e o impacto do L70 na iluminância ao fim da vida útil.
• Demanda concentrada de projetistas com ART e experiência em aprovação de iluminação de emergência junto ao Corpo de Bombeiros.
