Tipos de válvula e o que muda no ensaio de cada uma

Nem toda válvula calibra do mesmo jeito: o parâmetro sob verificação muda conforme a função do componente no processo. Em válvulas de segurança e alívio o foco é a pressão de abertura e o vazamento de sede; em válvulas de controle, a fidelidade entre o sinal de comando e a posição real da haste; em redutoras e reguladoras, a manutenção da pressão de saída sob variação de vazão. Confundir esses escopos é o erro mais comum na hora de pedir orçamento, porque o comprador acaba contratando um serviço que não gera a evidência que o auditor pede.

Como definir o escopo antes de pedir orçamento

O laboratório não consegue precificar com uma frase genérica. O escopo mínimo para cotar envolve informar tamanho nominal e classe de pressão, pressão de ajuste desejada, fluido do processo, quantidade de válvulas, se há necessidade de desmontagem e recuperação de sede e qual documento final é exigido. Vale ainda separar o que é calibração pura (verificar e certificar) do que é manutenção corretiva (usinar sede, trocar mola, substituir gaxeta) — misturar os dois numa mesma linha de orçamento é o que costuma gerar aditivo depois. Quem gerencia um parque de instrumentos ganha padronizando esse formulário e reaproveitando-o também para a aferição de equipamentos de medição do restante da planta.

• Tamanho nominal, classe de pressão e área de orifício, quando conhecida
• Pressão de ajuste (set) e contrapressão de operação
• Fluido do processo e temperatura de trabalho
• Quantidade de válvulas e se há lote com o mesmo set
• Necessidade de desmontagem, limpeza e recuperação de sede
• Tipo de certificado exigido: acreditado RBC ou rastreável
• Local do serviço: envio ao laboratório ou execução em campo
• Prazo desejado e se há janela de parada programada

Bancada ou campo: trade-off de custo e parada

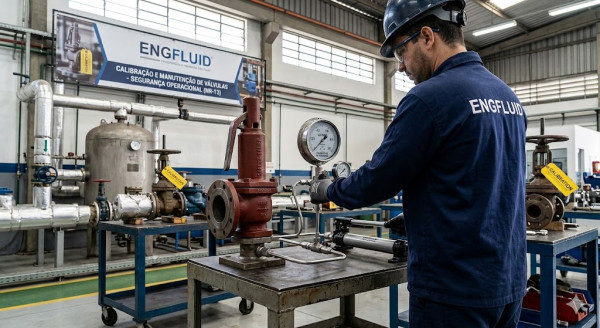

A calibração em bancada é o cenário de referência: a válvula é removida, desmontada, ensaiada com padrão primário e devolvida com laudo e lacre. Ela permite recuperação de sede e verificação completa, mas exige raquete ou válvula reserva na linha e prolonga a indisponibilidade. Já a calibração in loco, feita com dispositivo de levantamento assistido, mede a pressão de abertura com a válvula instalada e o equipamento em operação, encurtando drasticamente a parada — em contrapartida, não avalia integralmente a estanqueidade de sede nem substitui a desmontagem periódica. A escolha prática costuma ser: campo para verificação intermediária e triagem de qual válvula realmente precisa de bancada; bancada nas paradas gerais e sempre que o histórico mostrar deriva do set point ou vazamento.

• Bancada: escopo completo, permite recuperação, exige válvula reserva e maior tempo de indisponibilidade
• Campo: parada mínima, útil para triagem e verificação intermediária, escopo de estanqueidade limitado
• Regra prática: válvula com histórico de deriva ou serviço sujo vai para bancada, não para campo
• Serviço com fluido tóxico ou inflamável quase sempre impõe remoção para bancada, por segurança do ensaio

O que exigir no certificado de calibração

Certificado bom não é o que diz apenas aprovado. Conforme a ABNT NBR ISO/IEC 17025:2017, o documento deve identificar o item calibrado por número de série, descrever o método, listar os padrões usados com sua rastreabilidade ao Sistema Internacional de Unidades, apresentar os valores medidos, a incerteza de medição associada e, quando houver declaração de conformidade, a regra de decisão adotada. Verifique também se o laboratório é acreditado pelo Cgcre/Inmetro dentro da Rede Brasileira de Calibração para a grandeza pressão e para a faixa da sua válvula — acreditação em outra faixa não cobre o seu serviço. Em equipamentos sob NR-13, exija o lacre de inviolabilidade, a plaqueta de identificação e a ART do responsável técnico, porque é isso que sustenta a evidência no prontuário durante a auditoria. Esses mesmos critérios se aplicam a qualquer contrato de calibração de equipamentos do parque fabril.

• Identificação inequívoca da válvula: TAG, número de série e fabricante
• Método de ensaio e padrões usados, com certificados válidos e rastreáveis
• Valores de as found e as left, mostrando o estado antes e depois do ajuste
• Incerteza de medição declarada e regra de decisão para o aceite
• Escopo de acreditação RBC compatível com a grandeza e a faixa ensaiada
• Lacre, plaqueta e assinatura do Profissional Legalmente Habilitado com ART

Periodicidade e o que a norma realmente exige

Não existe intervalo universal. A NR-13 vincula a inspeção dos dispositivos de segurança ao regime de inspeção do equipamento protegido e às categorias definidas na própria norma, e permite que o Profissional Legalmente Habilitado estabeleça periodicidade com base em histórico, criticidade e condições de serviço, desde que devidamente justificada. Na prática, o intervalo encurta quando o fluido é sujo, corrosivo ou tende a incrustar, quando a válvula opera próxima ao set point ou quando o histórico de as found mostra desvio recorrente; e pode ser alongado, com respaldo técnico, em serviços limpos e estáveis. Fixar um número sem análise é tão arriscado quanto ignorar o prazo: o que sustenta a decisão em auditoria é o registro do comportamento da válvula ao longo dos ciclos.

O que define o preço e o prazo do serviço

O orçamento não se explica por uma tabela fixa. Pesam o diâmetro nominal e a faixa de pressão (bancadas para alta pressão e grandes orifícios são mais escassas e caras), o fluido de ensaio exigido, a necessidade de desmontagem e recuperação de sede, o volume de válvulas na mesma ordem e o regime de urgência. Serviço com deslocamento de equipe para campo agrega mobilização; certificado acreditado RBC custa mais que relatório rastreável, porém é o único aceito em várias auditorias. Prazo típico se estende quando há peça a substituir, porque entram no caminho crítico a disponibilidade de mola calibrada para o set desejado e o reteste após montagem — por isso é comum contratar o serviço com antecedência da parada e negociar lote fechado.

• Diâmetro nominal, classe de pressão e área de orifício da válvula
• Fluido de ensaio: ar e nitrogênio custam menos que ensaio com vapor
• Escopo: só verificação e certificado, ou desmontagem com recuperação de sede
• Volume: lote de válvulas com mesmo set dilui o custo de setup da bancada
• Deslocamento e mobilização de equipe para calibração no local
• Nível documental: certificado acreditado RBC versus relatório rastreável
• Urgência e disponibilidade de peças de reposição, especialmente molas

Como a Soluções Industriais cobre este nicho

Para calibração de válvula, a plataforma reúne 3 fornecedores verificados, presentes desde 2024, além da curadoria Amplitude Industrial. 2 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Distinção prática entre certificado acreditado RBC e certificado apenas rastreável, e quando o auditor recusa o segundo.
• Checklist de cotação com os dados que o laboratório pede antes de precificar o serviço.
• Comparativo de custo e parada de planta entre calibração em bancada e ensaio in loco com dispositivo de set pressure.
• Critério de aceite por faixa de tolerância na pressão de abertura e no blowdown, e o que gera reprovação.
• Leitura da incerteza de medição e da regra de decisão do certificado antes de aprovar a válvula.
• Peso do lacre, da plaqueta e do número de série na rastreabilidade exigida em auditoria de NR-13.
• Diferença de escopo entre calibrar válvula de segurança, ajustar posicionador de válvula de controle e aferir redutora de pressão.
• Fatores que movem o preço do serviço: diâmetro nominal, faixa de pressão, fluido de ensaio, urgência e necessidade de recuperação de sede.
