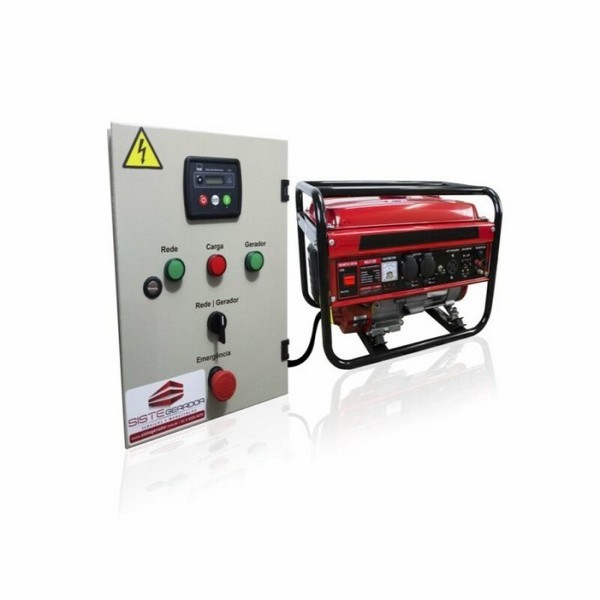

ATS, USCA e QTA: o que cada sigla realmente designa

No vocabulário de mercado as três siglas aparecem como sinônimos, mas descrevem funções diferentes. O ATS é o conjunto de comutação propriamente dito, que abre uma fonte e fecha a outra com intertravamento mecânico e elétrico. A USCA é a unidade eletrônica que supervisiona a rede, decide pela partida, monitora o motor e comanda a comutação, seguindo os requisitos de painéis de comando da ABNT NBR ISO 8528-4. O QTA é o gabinete completo, que reúne ATS, USCA, proteções, sinalização e barramento em um conjunto que precisa atender à ABNT NBR IEC 61439-2. Entender a separação evita o erro comum de comprar apenas o comutador quando o escopo pedido era o quadro montado e comissionado, ou de pagar por um painel novo quando bastaria o retrofit do controlador.

• ATS: comutação e intertravamento entre rede e gerador.
• USCA: lógica de decisão, temporizações, proteções ANSI e alarmes.
• QTA: invólucro, barramento, proteção, medição e sinalização do conjunto.
• Painel do gerador: comando do motor, carregador de bateria e pré-aquecimento.

Topologia PC ou CB: qual construção de ATS especificar

O mercado divide os equipamentos em dois grandes grupos: os que apenas comutam, sem proteção de sobrecorrente integrada, e os construídos sobre disjuntores, que acumulam comutação e proteção - distinção consagrada pela norma norte-americana UL 1008 como tipo PC e tipo CB e adotada por fabricantes que também atendem à ABNT NBR IEC 60947-6-1. A escolha não é estética: no tipo PC a seletividade continua nos disjuntores a montante e o conjunto tende a ser mais rápido e mecanicamente mais durável; no tipo CB o próprio ATS vira ponto de proteção e seccionamento, reduzindo painéis, mas com tempo de manobra maior e manutenção mais cara. Para correntes elevadas e alto número de manobras, uma chave de transferência motorizada de dupla ação costuma sair mais barata ao longo da vida útil do que bancos de contatores redimensionados.

Dimensionamento: corrente, polos e tempo de comutação aceitável

A corrente nominal do ATS é definida pela carga que ele vai transferir, não pela potência do gerador, e deve considerar a classe de utilização adequada a cargas com motores, que impõem correntes de partida bem acima da nominal. O número de polos vem do esquema de aterramento: em instalações TN-S com dispositivos DR a jusante, a comutação do neutro em quatro polos evita caminhos paralelos de corrente e disparos indevidos; em TN-C, comutar o neutro é inadequado. Já o tempo total de comutação depende da carga: um grupo gerador diesel leva tipicamente de 8 a 15 segundos entre a ordem de partida e a estabilização de tensão e frequência, o que atende à classificação de interrupção média da ABNT NBR 5410 e à referência Type 10 da NFPA 110, mas é inaceitável para cargas que exigem interrupção curta ou nenhuma interrupção.

Transferência aberta, com tempo morto ou fechada: o que cada modo protege

Na transferência aberta simples, o ATS abre uma fonte e fecha a outra em fração de segundo. O problema aparece com motores, elevadores e transformadores: ao serem religados enquanto ainda giram, geram tensão residual fora de fase com a nova fonte, o que produz correntes transitórias capazes de queimar enrolamentos e disparar proteções. A solução é a transferência com tempo morto programável, uma pausa deliberada - geralmente entre 0,5 e 3 segundos, ajustada ao tempo de decaimento da tensão residual - antes de fechar na segunda fonte. Já a transferência fechada mantém rede e gerador em paralelo por menos de 100 ms para eliminar qualquer interrupção no retorno, mas exige sincronismo, proteção anti-ilhamento e acordo operativo com a distribuidora, conforme o PRODIST Módulo 3 e a REN ANEEL nº 1.000/2021. Cargas que não toleram nenhuma piscada continuam precisando de um nobreak dedicado a montante, porque nenhum ATS entrega tempo zero em falta de rede.

• Transferência aberta: mais simples e barata, adequada a cargas resistivas e iluminação.
• Tempo morto programável: obrigatório onde há motores, compressores e elevadores.
• Transferência in-phase: fecha na coincidência de fase, dispensando tempo morto longo.
• Transferência fechada: sem interrupção no retorno, porém sujeita a autorização da distribuidora.

Erros de especificação e modos de falha mais frequentes

A maioria das falhas de ATS não acontece no equipamento e sim na interface com o resto do sistema. O primeiro modo de falha é a bateria do grupo gerador descarregada ou sulfatada, que faz o ATS enviar a ordem de partida sem resposta - por isso a rotina de manutenção preventiva do grupo gerador deve incluir teste de transferência sob carga e verificação do carregador flutuante. O segundo é o subdimensionamento da corrente de curto-circuito suportável: o ATS até comuta bem em regime, mas não suporta o Icc presumido no ponto e se destrói em um curto a jusante. O terceiro é o tempo morto ajustado curto demais, que queima motores em retorno de rede. Somam-se ainda a comutação inadequada do neutro, a ausência de bloqueio para manutenção exigido pela NR-10 e o painel com grau de proteção IP incompatível com casa de máquinas empoeirada ou área externa.

• Ordem de partida sem resposta por bateria, combustível ou pré-aquecimento deficiente.
• Icw ou corrente condicional abaixo do curto-circuito presumido na instalação.
• Tempo morto insuficiente para cargas indutivas e elevadores.
• ATS de 3 polos onde o esquema de aterramento exigia comutação do neutro.
• Falta de exercício periódico sob carga, mascarando defeitos até o dia da falta real.
• Ausência de sinalização e bloqueio para intervenção segura conforme a NR-10.

O que define o preço e o checklist para cotar um sistema ATS

Não existe preço de tabela para painel ATS porque cada conjunto é montado sob o projeto da instalação. O que move o valor é, em ordem de peso: a corrente nominal e o barramento associado, a topologia escolhida entre contatores, chave dedicada e disjuntores motorizados, a marca e os recursos do controlador (supervisão remota por Modbus RTU/TCP, histórico de eventos, medição), o grau de proteção do invólucro conforme a ABNT NBR IEC 60529, a exigência ou não de comprovação de ensaios de tipo da ABNT NBR IEC 61439-1 e o escopo de serviço - equipamento avulso, quadro montado ou fornecimento com instalação e comissionamento. Um retrofit de QTA existente, trocando apenas controlador e contatores, costuma custar uma fração do painel novo quando o gabinete e o barramento estão íntegros. Reúna estes dados antes de pedir orçamento e a cotação volta comparável entre fornecedores.

• Corrente nominal da carga a transferir e tensão do sistema (220/380 V, 220/440 V ou MT).
• Potência, tensão e tipo do grupo gerador já instalado ou a instalar.
• Número de polos e esquema de aterramento da instalação (TN-S, TN-C-S, TT).
• Corrente de curto-circuito presumida no ponto de instalação.
• Tempo máximo de interrupção que a carga admite e natureza da carga (motores, UPS, elevadores).
• Necessidade de transferência fechada, com paralelismo e acordo operativo com a distribuidora.
• Ambiente de instalação e grau de proteção IP requerido.
• Protocolo de supervisão remota e integração com sistema de automação predial.
• Escopo: equipamento, quadro montado, instalação, comissionamento e treinamento.

O que só a Soluções Industriais entrega neste nicho

• Comparativo de topologia PC e CB com faixa de corrente e ponto de proteção, informação que catálogos comerciais raramente tabulam.
• Tabela de tempo de comutação cruzando a classificação de alimentação de segurança da ABNT NBR 5410 com a aplicação real da carga.
• Checklist de nove dados técnicos que o comprador reúne antes de pedir orçamento de painel ATS.
• Critério prático de decisão entre ATS de 3 polos e de 4 polos em função do esquema de aterramento e do uso de dispositivos DR.
• Modos de falha recorrentes relatados por integradores: falha na partida por bateria, tempo morto curto demais e ausência de teste sob carga.
• Fatores que movem o preço do conjunto - corrente nominal, topologia, marca do controlador, IP do invólucro e ensaios de tipo NBR IEC 61439.
• Condição regulatória do paralelismo momentâneo com a distribuidora, exigida para transferência fechada segundo o PRODIST.
• Rede de fornecedores B2B que cotam painel ATS montado, retrofit de QTA existente e integração com grupo gerador já instalado.
