Vasos de pressão

O que a NR-13 enquadra como vaso de pressão

Nem todo recipiente pressurizado entra no escopo regulatório. A NR-13 alcança os vasos cujo produto entre pressão máxima de operação em kPa e volume em m³ ultrapassa 8, e classifica o equipamento cruzando esse produto com a classe do fluido: classe A para fluidos inflamáveis, tóxicos com limite de tolerância abaixo de 20 ppm, hidrogênio ou acetileno; classe B para inflamáveis e combustíveis em condições específicas; classe C para vapor d'água, gases asfixiantes simples e ar comprimido; e classe D para água e outros fluidos não enquadrados. Do cruzamento sai a categoria de I a V, que determina prazos de inspeção, exigência de profissional habilitado e nível de documentação. Um reservatório de ar comprimido de oficina e um separador de gás inflamável podem ter o mesmo volume e categorias completamente distintas.

• Classe do fluido: define o risco e puxa a categoria para cima
• Produto P.V: define o enquadramento e a faixa de categoria
• Categoria I a V: define prazos de exame externo e interno
• Documentação: prontuário, registro de segurança e projeto de instalação em todos os casos

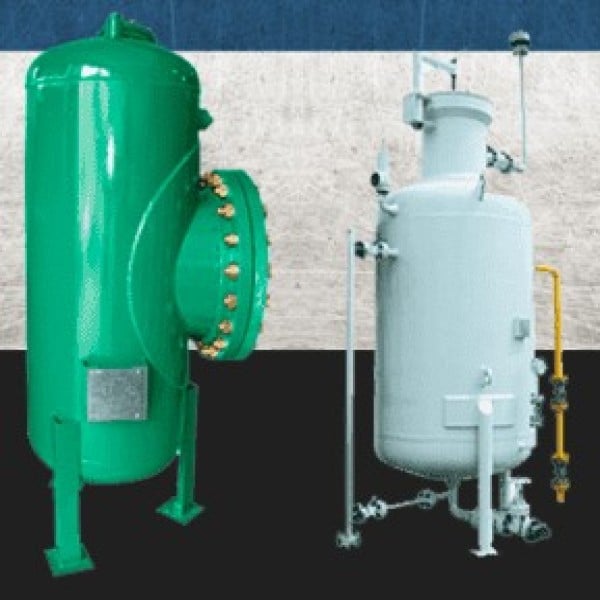

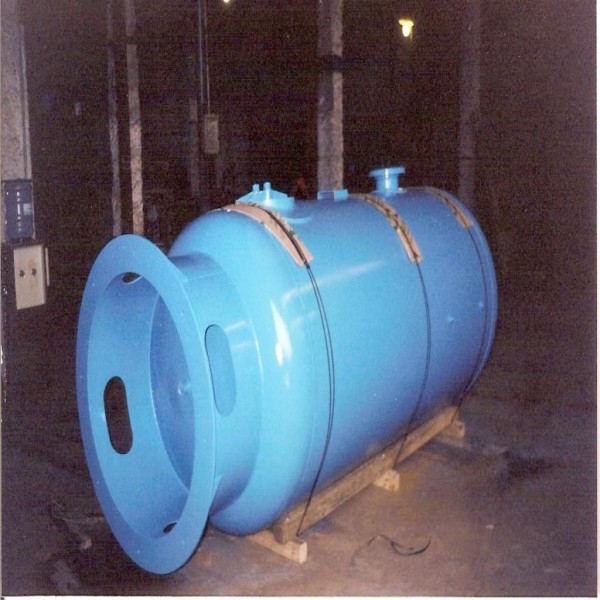

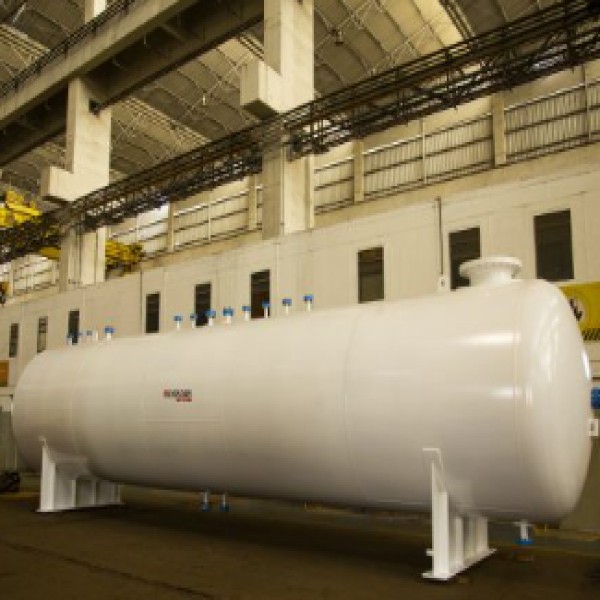

Tipos de vasos de pressão por função no processo

A palavra vaso cobre famílias com física e construção diferentes. Reservatórios de ar comprimido armazenam energia pneumática e separam condensado; separadores dividem fases líquida e gasosa em linhas de processo; trocadores de calor casco-tubo, construídos segundo os padrões dimensionais TEMA além do código de projeto, transferem calor entre dois fluidos e frequentemente usam feixes com tubo aletado para ganho de área de troca; autoclaves esterilizam por vapor saturado; acumuladores hidráulicos operam em pressões muito altas com volumes pequenos; e reatores encamisados combinam pressão interna com pressão na camisa. Confundir essas famílias na hora de cotar é o erro mais comum: o mesmo volume em litros custa valores radicalmente diferentes conforme a função.

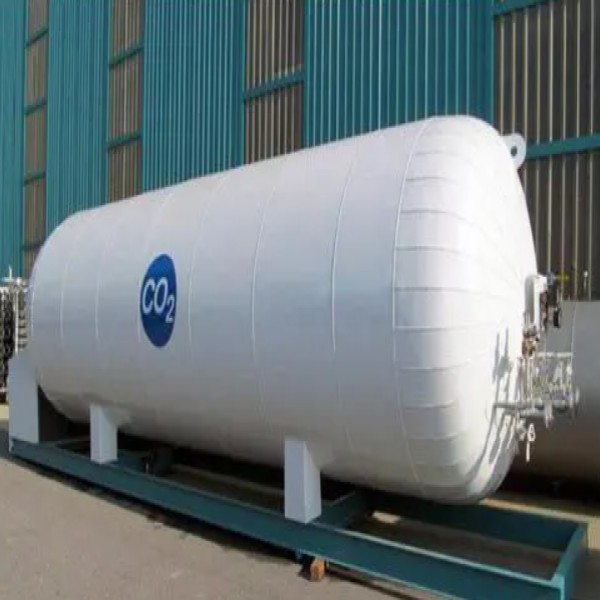

Material por serviço: quando aço carbono resolve e quando não

A regra prática é começar em aço carbono e só subir de material quando o fluido, a temperatura ou a exigência sanitária obrigarem. Chapa ASTM A516 Gr. 60 ou 70 cobre ar comprimido, vapor, água e a maior parte dos hidrocarbonetos; abaixo de aproximadamente -29 °C o projeto passa a exigir ensaio de impacto Charpy e material adequado à temperatura mínima. Inox 304L atende alimentos, bebidas e água tratada; 316L só se justifica com cloretos, ácidos ou limpeza CIP agressiva, porque custa consideravelmente mais sem ganho em serviços onde o 304L já é estável. Em espessuras grandes com fluido corrosivo, o casco em aço carbono com revestimento clad costuma sair mais barato que o inox maciço. Já os serviços criogênicos com nitrogênio, oxigênio ou GNL saem do domínio do aço carbono e exigem aço com 9% de níquel ou inox austenítico, terreno que se cruza com o de um tanque criogênico com isolamento a vácuo e superisolamento.

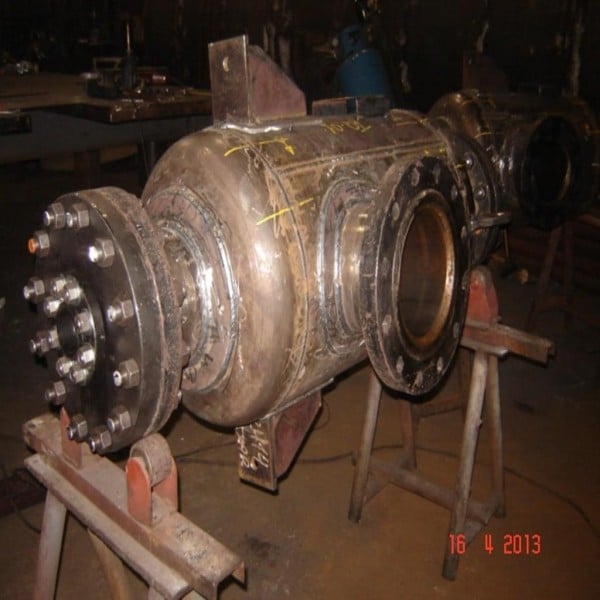

PMTA, espessura, tampos e eficiência de junta soldada

A espessura da chapa não é escolha do comprador: ela sai do cálculo de projeto a partir da PMTA, do diâmetro, da tensão admissível do material na temperatura de projeto, da sobre-espessura de corrosão e da eficiência da junta soldada. Esse último fator é o que mais surpreende: no ASME BPVC Seção VIII Divisão 1, junta com radiografia total trabalha com eficiência 1,0, radiografia por pontos com 0,85 e junta sem exame radiográfico com 0,70 — ou seja, economizar em ensaio pode obrigar a engrossar a chapa e encarecer o vaso. A geometria do tampo segue a mesma lógica: o tampo hemisférico é o mais eficiente estruturalmente e o mais caro de conformar, o elíptico 2:1 é o equilíbrio usual e o torisférico é o mais barato e o mais espesso para a mesma pressão. Em aço carbono, espessuras acima de cerca de 38 mm normalmente disparam tratamento térmico de alívio de tensões, com impacto direto em prazo e custo. Some ainda a sobre-espessura de corrosão, tipicamente entre 1,5 mm e 3 mm em serviços comuns, que é o item mais silenciosamente cortado em propostas baratas.

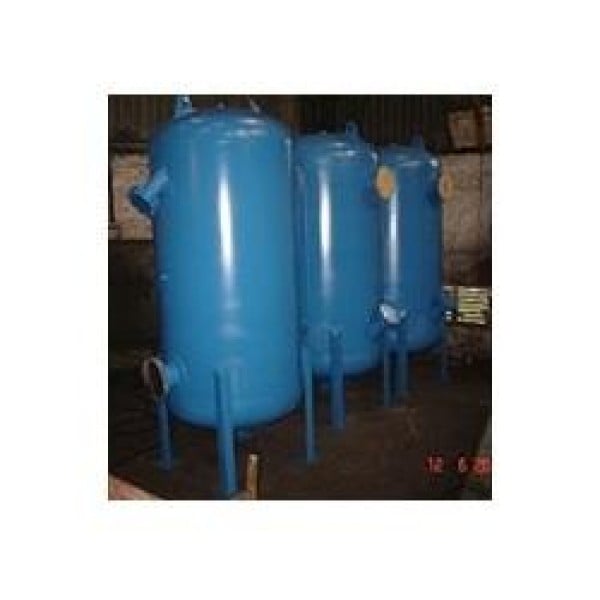

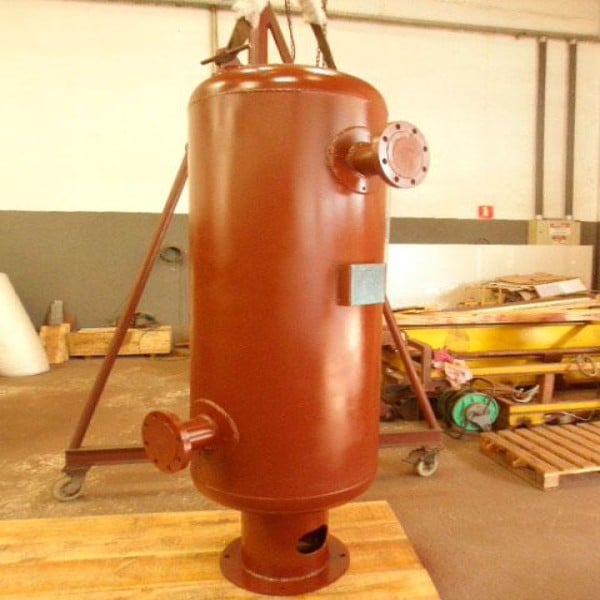

Como dimensionar reservatórios de ar comprimido e vasos pulmão

Para reservatório de ar comprimido, integradores costumam trabalhar com a faixa de 6 a 10 litros de volume por pcm de vazão do compressor em máquinas de pistão, o que coloca um compressor de 10 cv, na casa de 40 pcm, em reservatórios de 250 a 350 litros. Compressores de parafuso com inversor toleram reservatórios menores, mas plantas com picos curtos e intensos de consumo pedem o extremo superior da faixa ou um vaso adicional junto ao ponto de uso. Para vasos pulmão de processo, o critério não é vazão e sim tempo de residência: separadores gás-líquido são dimensionados pelo tempo de retenção necessário à separação, e vasos de condensado pelo tempo de autonomia entre bombeamentos. Em qualquer caso, o reservatório deve ter dreno de fundo, ponto de amostragem e conexão para dispositivo de alívio dimensionado conforme a ABNT NBR ISO 4126-1, além de indicador de nível para vasos com interface líquida controlada.

Categoria NR-13, prazos de inspeção e o custo real de parada

A categoria não é rótulo burocrático: ela é o cronograma de manutenção do ativo. Pelos quadros da NR-13, vasos de categoria I exigem exame externo anual e exame interno a cada três anos, enquanto categorias mais baixas de risco alongam esses intervalos, chegando à ordem de cinco e dez anos na categoria V. Plantas que mantêm Serviço Próprio de Inspeção de Equipamentos podem operar com prazos ampliados nos termos da norma, o que muda por completo a disponibilidade do ativo. O custo escondido é o exame interno: ele implica despressurização, limpeza, remoção de isolamento quando há suspeita de corrosão sob isolamento, entrada em espaço confinado sob NR-33, ensaios não destrutivos e, em muitos casos, teste hidrostático. Vasos comprados com bocas de visita e boca de inspeção adequadas custam mais na origem e economizam a cada campanha; vasos sem acesso interno viram problema crônico de conformidade. A inspeção de segurança em serviço segue a ABNT NBR 15417 e, em refino e petroquímica, também as práticas do API 510.

Vaso novo, usado ou recuperado: como comparar o custo total

Existe mercado ativo de vaso usado e ele pode fazer sentido em equipamentos padronizados, como reservatórios de ar comprimido e vasos pulmão em aço carbono. O ponto de decisão não é o preço de compra, e sim a documentação: sem prontuário do fabricante, o vaso precisa de recomposição documental por Profissional Legalmente Habilitado, com levantamento de espessuras, avaliação de integridade e, muitas vezes, recálculo e realteração de PMTA, o que pode consumir boa parte da economia. Vaso importado traz outra armadilha: código de projeto e unidades diferentes exigem verificação de compatibilidade com a NR-13 antes da instalação. Já a recuperação de vaso próprio — troca de virola, substituição de bocais, reparo de solda — costuma compensar quando o corpo está íntegro e a corrosão é localizada, mas exige procedimento de reparo qualificado e registro no prontuário. A conta correta soma preço, recomposição documental, adequação de acessórios de segurança, transporte, montagem e o primeiro ciclo de inspeção.

O que define o preço na cotação e o checklist para pedir orçamento

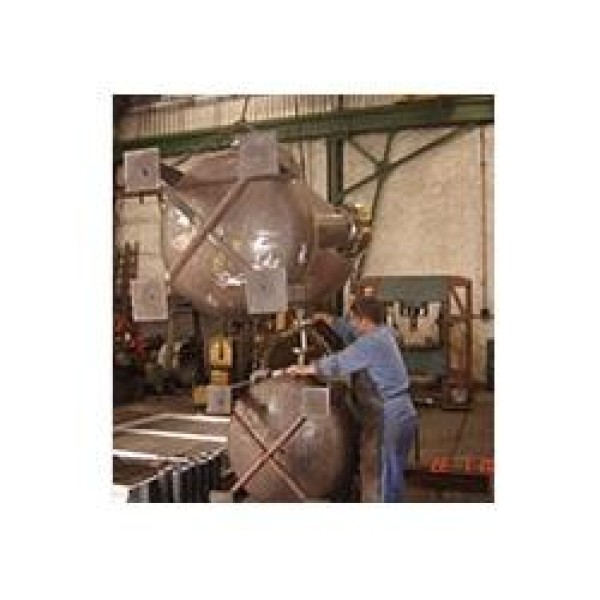

Vaso de pressão é vendido por engenharia e por quilo de aço, não por catálogo. O preço é movido por peso de chapa (função direta de PMTA, diâmetro e sobre-espessura de corrosão), material, número e classe de bocais e flanges, extensão de exame radiográfico, tratamento térmico de alívio de tensões, acabamento interno (jateamento, pintura, polimento sanitário), acessórios de segurança e pelo pacote documental com data book e ART. Boa parte do prazo de entrega está em insumos e conformação: a virola sai de chapa conformada em serviço de calandra para chapas grossas, os tampos vêm estampados e as juntas longitudinais e circunferenciais dependem de solda pesada de caldeiraria com procedimentos qualificados conforme ASME BPVC Seção IX. Para receber propostas comparáveis entre fabricantes, envie sempre o mesmo bloco de dados.

• Volume geométrico e posição de instalação (vertical ou horizontal)
• PMTA, pressão de operação e pressão de teste desejada
• Temperatura de projeto máxima e mínima, com a temperatura mínima do metal
• Fluido, concentração e classe conforme a NR-13
• Material do casco e dos tampos, com sobre-espessura de corrosão exigida
• Lista de bocais com diâmetro, classe de flange e orientação
• Código de projeto e extensão de radiografia pretendida
• Acessórios: válvula de segurança, manômetro, indicador de nível, dreno e boca de visita
• Documentação exigida: prontuário, data book, certificados de material e ART

Modos de falha e erros de especificação mais comuns

Vaso de pressão raramente falha por sobrepressão súbita — falha por degradação não percebida. Os modos recorrentes são corrosão generalizada por sobre-espessura subdimensionada, corrosão sob isolamento em vasos externos com isolamento térmico danificado, corrosão localizada e pite em inox exposto a cloretos, trincas em bocais e reforços por concentração de tensão e fadiga de ciclagem térmica, além de dispositivo de alívio travado ou com pressão de abertura desajustada. Do lado da especificação, os erros clássicos são comprar pelo volume ignorando a PMTA real do serviço, omitir a temperatura mínima de projeto e receber um vaso inadequado para partida em dia frio, aceitar proposta sem sobre-espessura de corrosão declarada, dimensionar a válvula de segurança pela pressão e esquecer da capacidade de descarga, e instalar um vaso adequado em um sistema de tubulação e instrumentação que não protege sua PMTA. Todo reparo, alteração ou mudança de condição operacional precisa passar por Profissional Legalmente Habilitado e ser registrado no prontuário.

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em reservatório de ar comprimido, separador e vaso pulmão, com trocadores e reatores puxando ticket médio muito acima.
• Compradores que chegam com PMTA definida mas sem temperatura de projeto e classe do fluido recebem propostas incomparáveis entre si.
• Cotações sem sobre-espessura de corrosão declarada tendem a divergir entre fabricantes em espessura de chapa e, portanto, em peso e preço.
• Pedidos de vaso em inox 316L aparecem com frequência em aplicações que 304L atenderia, elevando o orçamento sem ganho de vida útil.
• Vaso usado sem prontuário e sem registro de segurança é recorrente no mercado e costuma custar mais caro depois da recuperação documental.
• Prazo de entrega de vaso fabricado sob medida é dominado por chapa, tampos conformados e tratamento térmico, não pela solda em si.
• Checklist de cotação com volume, PMTA, temperatura, fluido, bocais e código de projeto reduz o ciclo de resposta dos fabricantes.
• Plantas com serviço próprio de inspeção conseguem dobrar os prazos da NR-13 e mudam completamente o cálculo de disponibilidade.
