Placa de grafite flexível e placa de grafite maciço: o mesmo nome, dois produtos

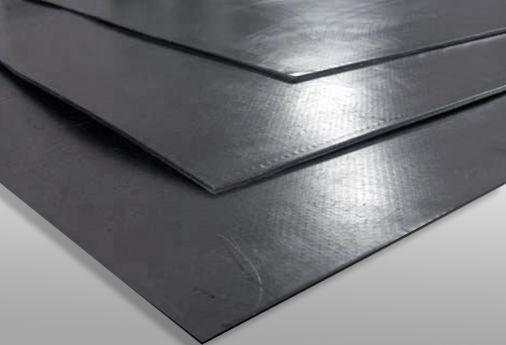

A chapa de grafite flexível é macia, cinza-metálica, dobra na mão e existe em espessuras de 0,3 a 3,0 mm, em folhas de 1000 x 1000 mm ou 1500 x 1500 mm e em rolos. Ela serve para cortar vedação de flange, tampa de trocador, visor, bocal de tanque e para compor o enchimento de juntas metálicas. Já a placa de grafite maciço é rígida, quebradiça, chega em blocos e chapas usinadas de 10 a 300 mm de espessura e é vendida por grade, não por espessura de folha: serve para eletrodo de eletroerosão, molde de fundição contínua, bucha autolubrificante, elemento de trocador e isolação de forno a vácuo. Pedir apenas chapa de grafite 3 mm sem dizer a família faz o fornecedor de vedação e o fornecedor de blocos usinados devolverem orçamentos que diferem em uma ordem de grandeza, e é o erro mais comum de cotação nesse nicho.

Inserção metálica: o que muda entre chapa lisa, tang e tela expandida

A chapa de grafite puro tem baixa resistência mecânica própria e tende a esfarelar no manuseio de peças grandes ou a ser arrancada pela pressão interna. A inserção metálica resolve isso e é o que separa uma chapa de 40 bar de uma de 150 bar. A partir da folha, o fornecedor corta juntas de grafite sob medida no formato do flange, com furação e sobre-espessura conforme a ASME B16.21, ou fornece a chapa inteira para o cliente estampar. A chapa lisa sem reforço também é o enchimento das juntas espiraladas e cammprofile cobertas pela ASME B16.20. As faixas abaixo são indicativas para orientar a cotação: a pressão admissível final depende do cálculo do flange, de preferência com os parâmetros da EN 13555 aplicados na EN 1591-1.

Oxidação acima de 450 °C: o limite térmico que o catálogo esconde

O grafite suporta temperaturas extremas, mas isso depende da atmosfera. Em vácuo ou atmosfera inerte e redutora, a chapa trabalha acima de 2000 °C; em vapor, a faixa prática costuma ir até cerca de 650 °C; em ar, a oxidação começa a consumir o material a partir de aproximadamente 450 °C e acelera rapidamente acima disso, o que na prática limita a face exposta da junta. É por isso que a inserção de inox 316 e os inibidores de oxidação aparecem nas folhas de dados conforme a DIN 28091-4: a parte confinada entre as faces do flange oxida pouco, o problema é a borda exposta. Em serviços de água, óleo, ar comprimido e vapor de baixa pressão abaixo de 200 °C, chapas de papelão hidráulico entregam vedação equivalente por uma fração do preço, e usar grafite ali é custo desnecessário.

Pureza, cloreto e a corrosão que a junta provoca no flange

Duas falhas silenciosas nascem da química da chapa, não da temperatura. A primeira é a corrosão sob tensão em inox austenítico das séries 304 e 316 provocada por cloreto lixiviável do grafite em presença de umidade e calor; a boa prática é exigir teor abaixo de 50 ppm e enxofre controlado quando a junta encosta em inox. A segunda é a corrosão galvânica: o grafite é fortemente catódico em relação ao aço carbono e, com eletrólito presente, corrói a face de assentamento do flange ao redor da junta, deixando marcas de pite que só aparecem na próxima parada. Em flange de aço carbono em serviço úmido, avalie chapa com inibidor passivante ou barreira, e sempre peça o certificado de análise por lote, com teor de carbono, cinzas, cloreto e enxofre. Para classificação e ensaio do material, a referência é a ASTM F104, complementada pelos ensaios de folha da DIN 28090-1.

Espessura, tensão de assentamento e aperto: como a placa vira vedação que não vaza

A regra prática é usar a menor espessura que o flange comporta: 1,5 mm para faces usinadas e em bom estado, 2,0 ou 3,0 mm apenas para faces desgastadas, empenadas ou com sobra de acabamento, porque chapa grossa relaxa mais e aumenta a área exposta ao meio. A vedação com grafite depende de tensão de assentamento suficiente para fechar as microcavidades da face, algo tipicamente na casa de dezenas de MPa, e ao mesmo tempo de não exceder a carga que esmaga o laminado, limite que muda com a inserção usada. O aperto correto é cruzado, em ao menos três passes de 30%, 60% e 100% do torque de projeto, com torquímetro calibrado; o valor de projeto vem do cálculo pelos fatores m e y do Apêndice 2 da ASME Seção VIII Divisão 1 ou pelos parâmetros da EN 13555. Compressibilidade e recuperação seguem a ASTM F36 e a relaxação sob carga a ASTM F38, e é essa relaxação que explica a necessidade de reaperto conforme o procedimento do fabricante. Junta de grafite não se reutiliza: uma vez comprimida, perdeu a altura e a capacidade de conformação. Vale ainda usar protetor de flange durante o transporte e a parada, porque um risco radial na face de assentamento vaza com qualquer junta.

Grades de grafite maciço: extrudado, moldado, isostático e impregnado

No bloco maciço, o critério de compra é a grade, definida pela granulometria e pela densidade e verificada por ensaios como os da ASTM C559 para densidade aparente, com a terminologia da ASTM C709. Grão grosso é barato e serve para peças grandes e não críticas; grão fino sustenta detalhe fino, acabamento e resistência à flexão maior, ao custo de várias vezes o preço base. O grafite impregnado com resina fenólica fecha a porosidade e viabiliza uso com ácidos em trocadores de calor e bombas. O mesmo universo de carbono aparece nos anéis de carvão-grafite empregados em selo mecânico de alta temperatura, onde a autolubrificação do material substitui filme líquido em condições severas. Os custos relativos abaixo tomam o grafite extrudado como base 1.

O que move o preço e o checklist para cotar placa de grafite

Não existe preço único de placa de grafite porque o mesmo nome cobre um laminado de vedação e um bloco usinado. Na chapa flexível, o preço sobe com o teor de carbono, com o tipo de inserção (tela expandida e lâmina aderida custam mais que tang), com a espessura, com o tamanho da folha e com a exigência de certificado de análise por lote; comprar folha inteira e cortar internamente costuma sair mais barato por junta que pedir peça cortada, desde que o aproveitamento do desenho justifique a sucata. No bloco maciço, o preço é ditado pela grade e pelo volume usinado, e o frete de peça bruta pesa. Para juntas espiraladas e cammprofile de grandes diâmetros, a recuperação de juntas com troca do enchimento de grafite costuma custar bem menos que o conjunto novo. Reúna os dados abaixo antes de pedir orçamento para receber propostas comparáveis.

• Família: chapa flexível para corte de vedação ou bloco maciço usinável
• Espessura e dimensão da folha, ou dimensões brutas do bloco
• Tipo de inserção metálica desejada e material da lâmina ou tela
• Teor de carbono mínimo e limites de cloreto e enxofre exigidos
• Fluido, temperatura de operação e pressão de projeto do serviço
• Material e classe do flange (ASME B16.5, face plana ou ressaltada) e diâmetro nominal
• Quantidade por lote e previsão anual, que define faixa de atacado
• Se o corte é por sua conta ou se o fornecedor deve entregar a junta pronta com furação
• Documentos exigidos: certificado de análise por lote, folha de dados com parâmetros de vedação e rastreabilidade
• Prazo de entrega e se há necessidade de estoque de segurança para parada programada

Aplicações por setor: sucroalcooleiro, petroquímica, fornos e hidrogênio

No sucroalcooleiro, a chapa de grafite domina os flanges de vapor de escape, evaporadores e linhas de caldo quente, onde papelão hidráulico degrada e junta metálica exige carga alta demais para o flange existente. Na petroquímica, além das juntas, o mesmo grafite aparece em anéis de gaxeta de válvula fabricados conforme a ASTM F2168, com desempenho de emissões fugitivas qualificado pela ISO 15848-1 e pelos ensaios de tipo da API 622, requisito comum em contrato de refinaria. Em fornos a vácuo e tratamento térmico, o produto muda de função e vira isolação e suporte de carga, aproveitando a estabilidade dimensional do grafite em atmosfera inerte. Uma frente em crescimento é a placa bipolar de grafite para células a combustível e eletrolisadores de hidrogênio, onde o que se especifica não é vedação, e sim condutividade elétrica, permeabilidade a gás e usinabilidade dos canais de fluxo, com blocos de grade isostática ou compósitos grafite-polímero.

O que só a Soluções Industriais entrega neste nicho

• Separação explícita entre chapa de grafite flexível para corte de juntas e bloco de grafite maciço usinável, origem da maior parte dos orçamentos incompatíveis no marketplace.
• Tabela comparativa de inserção metálica (sem reforço, tang, tela expandida e lâmina aderida) com pressão indicativa e aplicação recomendada.
• Limite térmico real por atmosfera: oxidação em ar a partir de cerca de 450 °C contra os 3000 °C anunciados para atmosfera inerte.
• Especificação de cloreto lixiviável abaixo de 50 ppm quando a junta encosta em inox austenítico, para evitar corrosão sob tensão.
• Alerta de corrosão galvânica: grafite é catódico em relação ao aço carbono e ataca a face do flange em serviço úmido.
• Faixas de custo relativo entre grafite extrudado, moldado, isostático e impregnado com resina fenólica.
• Checklist de cotação com os dez dados que o comprador precisa reunir antes de pedir preço de chapa ou bloco.
• Incompatibilidade química com oxidantes fortes, item omitido na maioria das fichas comerciais em português.
